Импульсные стабилизаторы напряжения. Тип составного транзистора определяет транзистор VT1

Схема ШИклАи

Тип составного транзистора определяет транзистор VT1. Транзистор VT2 – усилитель мощности.

Для уменьшения пульсаций используют питание опорного источника от выходной цепи стабилизатора, а не от входной цепи.

Принципиальная схема такого стабилизатора:

В схеме VT1 – регулируемый элемент, резистор R3 и VD2 образуют источник опорного напряжения. Управляющий элемент - дифференциальный каскад VT2-VT3.

Предположим, что R_H возрасло, следовательно, U на выходе увеличилось, следовательно, увеличилось U на базе VT3, а на базе VT2 осталось прежним, следовательно, VT3 – открыт, VT2 – закрывается и ток в базе VT1 уменьшается. U на нагрузке уменьшается до тех пор, пока

В этой схеме стабильность практически определяется стабильностью источника. Обладает недостатком: она не защищена от короткого замыкания по выходу. В стабилизаторах U часто используют защиту от К3:

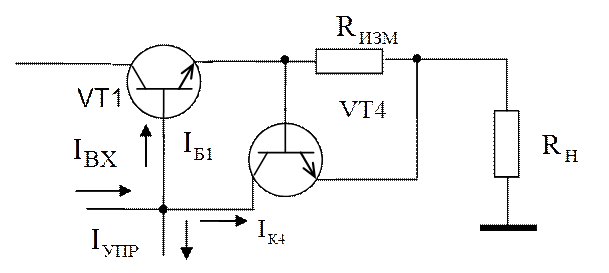

VT4 закрыт и входной ток распределяется между током базы транзистора VT1 и током управления . Работа схемы аналогична работе предыдущей схемы.

Когда напряжение на резисторе R_ИЗМ достигает порога открывания транзистора VT4 часть входного тока начинает поступать в коллектор транзистора VT4 и ток базы транзистора VT1 остается практически неизменным, следовательно, ток нагрузки также неизменен.(т.е. схема переходит в режим стабилизации тока).

Получение двухполярных напряжений от одного источника:

Соотношение между Е₁ и Е₂ определяется R₁, R₂

При R₁= R₂: Е₁ = Е₂

Максимальный ток от этой схемы определяется токами VT1, VT2.
