Автоматическое резервирование в системе электроснабжения


Электроснабжение предприятий связи

Предприятия проводной связи

В зависимости от требований о надежности электроснабжения предприятия связи относятся к трем категориям:

1. наиболее важные;

2. меньшие требования к надежности;

3. минимальные требования.

Среди предприятий первой категории выделяется особая группа, к которой предъявляются повышенные требования к надежности электроснабжения:

1) междугородные телефонные станции;

2) сетевые узлы и центры автоматической коммутации;

3) обслуживающие усилительные пункты, магистральные линии связи;

4) районные узлы связи промышленных районов;

5) телефонно-телеграфные станции;

6) городская телефонная сеть (ГТС) емкостью больше 3000 абонентов.

Первая категория дополнительно:

1) центральные усилительные станции радиотрансляционных узлов;

2) городские АТС (С=500-3000 абонентов);

3) сельские АТС;

4) районные узлы связи сельскохозяйственных районов.

Вторая категория:

1) остальные станции радиотрансляционных узлов;

2) подстанции ГТС.

Все остальные относятся к третьей категории.

Все предприятия 1 категории и некоторые предприятия второй категории снабжаются трансформаторными подстанциями (ТП).

Функции ТП:

1) преобразование высоковольтных напряжений в U= 380/220 В;

2) защита оборудования станции;

3) распределение электроэнергии.

Обычно используются подстанции закрытого типа, которые встраиваются в основное здание предприятий связи или выполняются в отдельном строении. Для подстанций применяется стандартное оборудование.




В соответствии с ведомственными органами электроснабжение предприятий связи должно осуществляться от двух и более источников. Чем выше категория предприятия, тем больше таких независимых источников должно быть.

Обычно в качестве одного из источников используется сеть общего пользования:

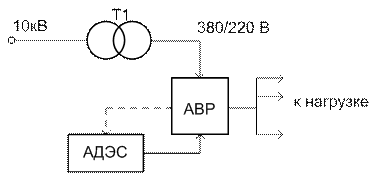

АВР – устройство автоматического включения резерва

АДЭС – автоматизированная дизель-электростанция

В нормальном режиме питание предприятия осуществляется от сети общего пользования. Пропадании сетевого напряжения АВР включает АДЭС и переключает потребителей к выходу АДЭС. При появлении сетевого напряжения АВР отключает АДЭС, и нагрузка осуществляется от сети общего провода.

В качестве коммутатора используются электромеханические коммутаторы (реле), либо полупроводниковые коммутаторы (тиристоры, семисторы).

Мощность АДЭС – единицы-сотни кВт. Самые мощные – 500 кВт.

АДЭС содержит дизилевый двигатель, электрогенератор и систему управления, генератор.

Требования к СОП (сеть общего пользования):

1) выходное напряжение = 220В±5-10%;

2) fсети=50±0,5Гц.

Аппаратуры связи рассчитываются:

1) Uвых=220В ;

2) fсети=50±1Гц.
