Работа ступени при уменьшении располагаемой работы

При уменьшение располагаемой работы ,. снижается абсолютная скорость (рис 12,а). Соотношение окружной скорости u и частоты вращения n определяется выражением:

, (5.7)

где ; ;.

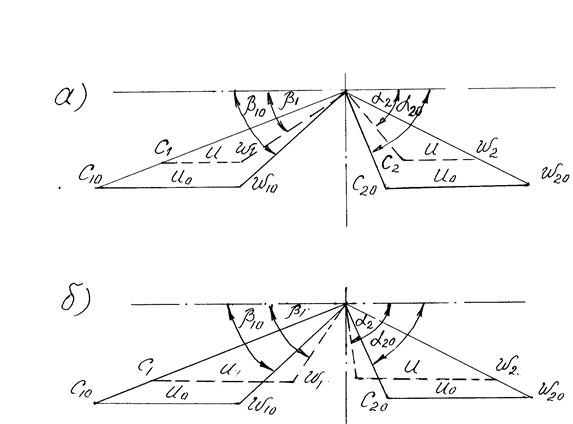

Рис.12 Треугольники скоростей при изменении режима: а) , б).

Для приближенной оценки w₂ можно воспользоваться формулой (5.5).

Уменьшение располагаемой работы может сопровождаться увеличением мощности. Такой режим в основном встречается в регулировочной ступени, где площадь проходного сечения сопел изменяется примерно пропорционально расходу или мощности

. (5.8)

Если переписать уравнение (5.2) применительно к сопловому аппарату первой ступени, получим

. (5.9)

С учетом выражений (5.4), (5.8) уравнение (5.9) можно переписать

. (5.11)

Полученные треугольники скоростей (рис. 12) дают представление о характере изменения скоростей. Если N < N₀ то w₁ < w₁₀, b₁ <b₁₀ и наблюдается тенденция к появлению положительного угла атаки. Кроме того w₂ < w₂₀, с₂ <с₂₀ и a₂ <a₂₀. В случае N > N₀ увеличивается угол относительной скорости w₁, b₁ > b₁₀ и появляется отрицательный угол атаки. Кроме того, w₂ < w₂₀, a₂ > a₂₀. Изменение степени реактивности может быть различным.
