Совместная работа турбины и винта

Равновесные режимы совместной работы турбины и винта отличаются стабильностью.

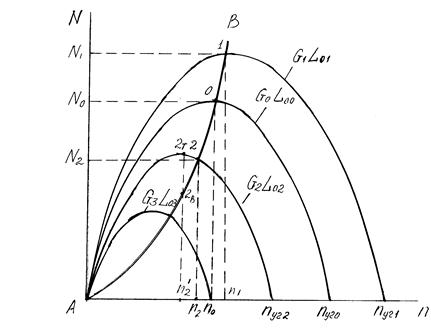

Рис. 16. Диаграмма совместной работы турбины и винта.

На рисунке 16. представлены мощностные характеристики турбины, каждая из которых получена при G= const и L₀ =const, а так же мощностная винтовая характеристика АВ. Эти характеристики отвечают определенному комплексу условий: скорости движения судна, состоянию моря, корпуса судна, осадки, ветра, глубины воды и т.д.

Точки пересечения 0, 1, 2 представляют собой равновесные режимы совместной работы турбины и винта.

Стабильность совместной работы турбины и винта можно рассмотреть на следующем примере. Предположим, что турбина работает по характеристике 2, в результате случайной дополнительной нагрузки на винт (удар винта о плавучий предмет и т.п.) нарушилось равновесие системы и частота вращения, снизилась с n₂ до . При частоте вращения мощность турбины стала больше, а мощность потребляемая винтом уменьшилась. По устранению дополнительной нагрузки на винт система обязательно вернется в равновесное состояние 2.

Аналогичными рассуждениями можно убедиться, что система вернется в равновесное состояние если по какой-либо причине произойдет увеличение частоты вращения до значения > n₂.
