И древесных отходов

Внутрицеховые пневмотранспортные системы выполняют по одной из трех схем.

1. Универсальные пневмотранспортные системы с магистральным коллектором постоянного сечения и ленточным транспортером внутри него (рис.XIII.2). Вентиляторы, подключенные к коллектору, создают по всей его длине практически одинаковое разрежение. К коллектору под прямым углом присоединены воздуховоды, удаляющие отходы от станков. Так как скорость движения воздуха внутри коллектора недостаточна для транспортирования отходов во взвешенном состоянии, примеси выпадают на транспортер и перемещаются им к приемному устройству. Из приемного устройства примеси в потоке воздуха со скоростью транспортирования направляются в циклон, в котором происходит отделение их от воздуха.

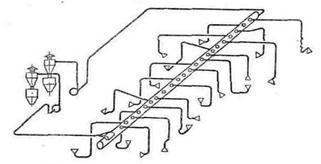

Рис.XIII.2 Схема универсальной системы пневмотранспорта

с магистральным коллектором.

Универсальные пневмотранспортные системы применяют в больших деревообрабатывающих цехах с числом станков не менее 40-50.

Основное достоинство универсальной системы состоит в том, что она позволяет присоединять к магистральному коллектору новые станки или перемещать на другое место существующие станки без переделки основной ее части и без нарушения ее работы.

Благодаря поддержанию по всей длине коллектора почти одинакового разрежения все присоединенные к нему ответвления по условиям перепада давления в них находятся в равных условиях.

2. Упрощенные универсальные системы с коллекторами-сборниками для обслуживания небольших групп станков (до десяти станков на один коллектор-сборник). Схемы таких систем приведены на рис. XIII.3. По местным условиям два или несколько коллекторов-сборников можно присоединять к одному вентилятору.

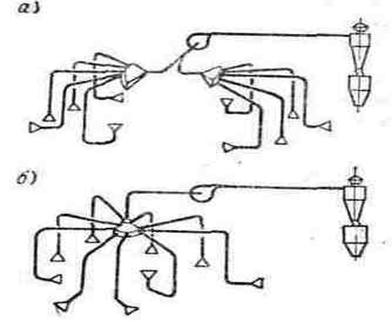

Рис. XIII.3. Схема упрощенных универсальных систем пневмотранспорта с коллекторами – сборниками: а) горизонтальными – спаренными; б) типа «люстра».

Системы с коллекторами-сборниками так же, как и универсальные системы с магистральным коллектором, являются достаточно гибкими в эксплуатации, позволяя перемещать станки и присоединять новые. Перепад давления во всех ответвлениях, присоединенных к одному коллектору-сборнику, одинаков.

3. Системы с разветвленной сетью воздуховодов (рис. XIII.4.)

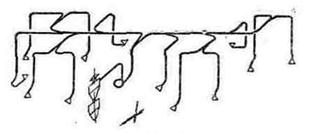

Рис. XIII.4. Схема системы пневмотранспорта с разветвленной сетью воздуховодов.

Для обслуживания небольших деревообрабатывающих мастерских (число присоединяемых станков не более десяти). Следует учесть, что даже и в таких мастерских целесообразнее устройство систем с коллекторами- сборниками, так как при системах с разветвленной сетью воздуховодов в случаях необходимости перемещения станков и установки новых приходится перемонтировать не только ответвления к станкам, но и основную сеть воздуховодов. Врезка новых ответвлений приведет к перераспределению расходов воздуха, отсасываемого от станков, и в результате работа системы пневмотранспорта может нарушиться, если расходы воздуха в отдельных ответвлениях окажутся меньше расчетных и не будет обеспечена минимальная скорость движения воздуха, необходимая для транспортирования отходов, ответвления забьются отходами.
