И древесных отходов. Межцеховые системы пневматического транспорта материалов


Межцеховые системы пневматического транспорта материалов

Межцеховые пневмотранспортные системы конструируют по одной из четырех схем, приведенных на рис. XIII.5.

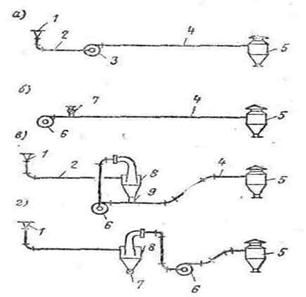

Рис. XIII.5. Схема межцеховых пневмотранспортных систем:

1- загрузочная воронка; 2- всасывающий воздуховод; 3- центробежный вентилятор; 4- нагнетательный воздуховод; 5- циклон; 6- центробежный вентилятор для чистого воздуха; 7-шлюзовый затвор; 8-промежуточный циклон для отделения материала; 9- инжекционная загрузочная воронка.

1. Всасывающе-нагнетательная система (рис. XIII.5,а). Материал транспортируется как по всасывающему, так и по нагнетательному воздуховоду. Проходя через вентилятор, транспортируемый материал дополнительно измельчается. Такая система пригодна для транспортирования отходов от деревообрабатывающих станков на расстояние до 250 м. При необходимости передачи отходов на большие расстояния на сети последовательно устанавливают дополнительные вентиляторы. При такой схеме транспортирования происходит значительный износ вентилятора.

2. Нагнетательная система (рис. XIII.5,б) . Материал транспортируется только по нагнетательному воздуховоду. Для введения материала в сеть применяют загрузочные устройства типа герметичных шлюзовых затворов или инжекционных загрузочных воронок. При этой схеме материал не проходит через вентилятор и, следовательно, не подвергается дополнительному измельчению. Эту схему применяют для наружных пневмотранспортных систем.




3. Всасывающе-нагнетательная система с промежуточным отделением материала (рис. XIII.5,в) Эту схему применяют в случаях недопустимости дополнительного измельчения материала в вентиляторе, например при транспортировании спичечной соломки, катушек и других хрупких изделий или полуфабрикатов. Чтобы избежать пропускания материала через вентилятор, на всасывающей стороне системы устанавливают промежуточный отделитель материала (например, циклон), из которого через инжекционную загрузочную воронку материал вновь направляют в сеть на нагнетательной стороне системы.

4. Всасывающая система (рис. XIII.5,г). Материал транспортируется только по всасывающему воздуховоду. Между вентилятором и загрузочной воронкой устанавливают отделитель материала, например циклон, из которого и осуществляется его выгрузка. После циклона по всасывающей сети до вентилятора и по нагнетательной сети после него транспортируется только запыленный воздух. Всасывающие системы пневмотранспорта применяют как для передачи материалов из одного корпуса в другой, так и для внутрикорпусных транспортных связей.

Выбор одной из приведенных схем обусловливается требованиями, предъявляемыми к системе пневмотранспорта местными условиями: сохранность материала при транспортировании, дальность транспортирования и др.
