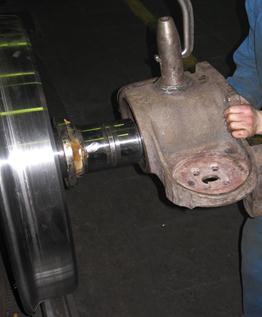

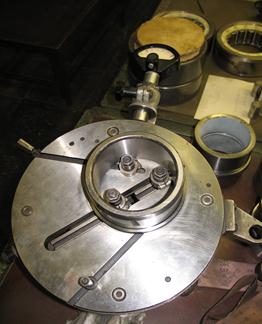

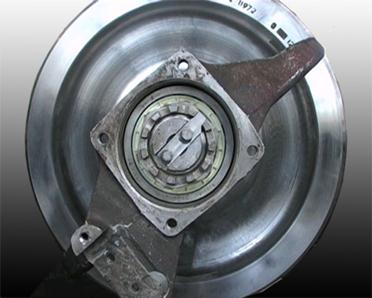

Аппарат для контроля Монтаж корпуса буксы на шейку колец диаметра подшипников оси колесной пары

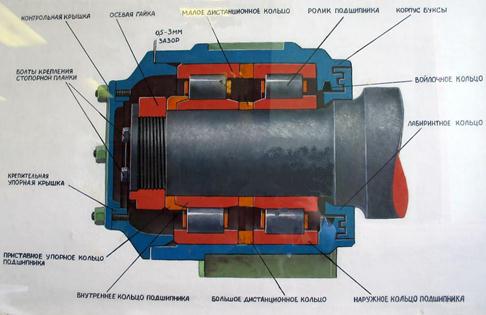

Рис. Общий вид буксового узла

В состав каждой буксы входят следующие элементы:

· корпус

· двароликоподшипника

· большое и малое дистанционные кольца между подшипниками

· упорное кольцо

· осевая гайка

· стопорная планка

· упорная (крепительная) крышка

· контрольная (смотровая) крышка

· лабиринтовое кольцо (воротник буксы)

Роликоподшипники состоят из наружного кольцассепараторомроликами и

внутреннего кольца, насаживаемого на шайбу в горячем состоянии. Внутри корпуса буксы размещены два цилиндрических роликовых подшипника, благодаря которым износ шейки колесной оси практически отсутствует, так как во время вращения оси трение происходит между роликами и наружными поверхностями внутренних колец подшипника, насаженных на шейку оси.Корпус буксы выполнен из стального литья. С боковых сторон к корпусу прилиты кронштейны - крылья. На левом и правом крыле каждой буксы прилит кронштейн для крепления бруса токоприемника. В крыльях предусмотрены сверху гнезда для установки пружин надбуксового подвешивания, а снизу простроганы гребенки для соединения с поводками. В верхней части к корпусу буксы приварен штырь, который при сборке тележки входит в вертикальное отверстие продольной балки рамы тележки и должен обеспечивать связь колесной пары и рамы тележки при изломе поводков
