Маслоотделитель

Маслоотделитель (рис. 2.6) Э-120Т предназначен для очистки сжатого в компрессоре воздуха от влаги и маслянистых включений.

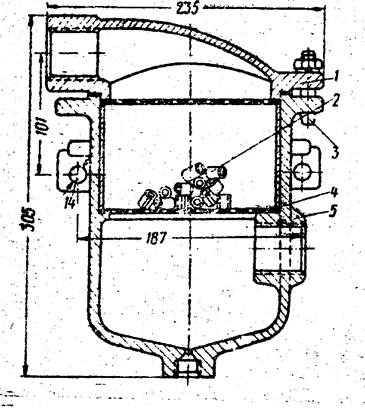

Рис. 2.6. Маслоотделитель. Общий вид

На каждом вагоне установлены последовательно друг за другом два маслоотделителя. Они расположены между змеевиком и обратным клапаном Э-155 и крепятся при помощи кронштейнов к раме кузова вагона.

Маслоотделитель состоит:

1 - крышка
2 - наполнитель
3 - крепежные болты
4 - сетчатые перегородки
5 - корпус
6 - кронштейны
7 - штуцер выходной
8 - штуцер входной
9 - штуцер сливного крана

Работа маслоотделителя. После змеевика сжатый воздух через входной штуцер попадает внутрь корпуса стремительно расширяется, и, поднимаясь вверх, проходит через наполнитель, состоящий из множества тонкостенных латунных или стальных цилиндров общим весом около 800 гр, уложенных навалом в полости, образованной двумя сетчатыми перегородками. На поверхности этого наполнителя происходит процесс конденсации паров влаги и масла, и далее в капельном виде этот конденсат стекает вниз к штуцеру сливного краника. Очищенный сжатый воздух проходит через выходной штуцер в съемной крышке в следующий маслоотделитель, где снова происходит процесс очистки и осушения воздуха, хотя его интенсивность ниже, чем в первом устройстве. Съемная крышка маслоотделителя крепится к корпусу шестью болтами через резиновую прокладку. Слив конденсата из каждого маслоотделителя производится в ТО-1 при помощи сливного краника.

Кроме описанного выше устройства для более качественной очистки воздуха перед пневматическими и электропневматическими приборами, а также в начале ответвления магистралей от напорного трубопровода установлены дополнительные сетчатые контактные фильтры, состоящие из корпуса, фильтра и заглушки. Фильтр представляет собой две латунные гильзы, между которыми расположен фильтрующий элемент, состоящий из тонкошерстного войлока или фетра.
