Воздушный фильтр компрессора

Воздушные фильтры, змеевик, маслоотделитель

Напорная и общая пневматика

Под словами "общая пневматика" следует понимать пневматические устройства, относящиеся одновременно к нескольким пневматикам вагона (разобщительные краны, редукторы, электромагнитные вентили и т.д.)

Напорная пневматика, как уже отмечалось выше, предназначена для создания сжатого воздуха, его очистки от механических примесей, масла и влаги, его накопления и хранения с целью обеспечения работы всех пневматических устройств вагона.

В данной главе будет рассмотрен фильтр мотор-компрессора, змеевик-охладитель, маслоотделитель и фильтр вторичной очистки.

Воздушный фильтр (инерционно-контактный воздухоочиститель) предназначен для очистки атмосферного воздуха, поступающего для сжатия в компрессор, от механических примесей (пыли, частиц грязи и пр.)

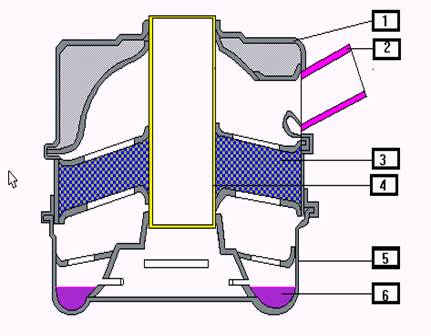

рисунок 2.1

1 - корпус
2 - патрубок выходной
3 - набивка
4 - патрубок входной
5 - поддон
6 - масло

Фильтр установлен на самом компрессоре и крепится к его картеру при помощи хомута. Также фильтр снабжен защитной цепочкой для предотвращения его падения на путь.

Работа фильтра. При включении компрессора в магистрали всасывания образуется разрежение и атмосферный воздух начинает всасываться внутрь корпуса через входной патрубок и попадает в съемный поддон, в который предварительно залито 400 гр компрессорного масла. Воздух, приходя в контакт с поверхностью масла, очищается от относительно крупных примесей, а затем через отверстия поступает вверх и проходит через фильтрующий элемент, которым является набивка из промасленных капроновых нитей. В этой набивке оседают более мелкие механические включения, и очищенный воздух через выходной патрубок поступает в клапанную коробку компрессора для сжатия.
