ОБРАЗОВАНИЕ ПРОЕКЦИЙ.

Плоский чертеж какого-либо технического объекта может состоять из нескольких изображений, по которым и создается представление об объемных формах объекта. Такие плоские изображения называются проекциями рассматриваемого объекта.

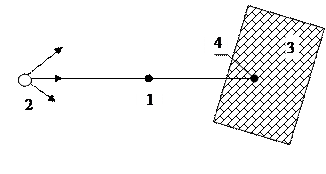

Под проекцией любой точки понимают ее как бы «теневое» отображение на какой-либо плоскости. Так, если поместить материальную точку 1 между источниками света (световых лучей) 2 и какой-либо плоскостью 3 (рис. 2.1), на этой плоскости увидим тень 4 этой точки, которую и принято называть проекцией точки.

Рис. 2.1

Взаимное положение источника света и плоскости может быть произвольным. В зависимости от величины угла между лучом 2 - 1 - 4 и плоскостью 3 возможны два принципиально отличных варианта проекций точки:

· значение угла не равно 90°, тогда проекция точки называется косоугольной;

· значение угла равно 90° (прямой угол), тогда проекция называется прямоугольной, или ортогональной (от греч. orthogonios - прямо­угольный).

Курс начертательной геометрии рассматривает два основных метода проецирования: центральный и параллельный.
