Принцип работы тепловизора

К ПНВ можно отнести и Теплови́зор — устройство для наблюдения за распределением температуры исследуемой поверхности. Распределение температуры отображается на дисплее (или в памяти) тепловизора как цветовое поле, где определённой температуре соответствует определённый цвет. Как правило, на дисплее отображается диапазон температуры видимой в объектив поверхности. Типовое разрешение современных тепловизоров — 0,1 °C.

Принцип действия тепловизора идентичен ПНВ и основан на преобразовании инфракрасного излучения в электрический сигнал, который усиливается и воспроизводится на экране индикатора. В случае с мы фиксируем излучаемое объектом, а не отражённое излучение в ИК диапазоне.

Тепловизоры делятся на:

· Стационарные

Предназначены для применения на промышленных пре приятиях для контроля за технологическими процессами в температурном диапазоне от −40 до +2000 °C. Такие тепловизоры, зачастую имеют азотное охлаждение, для того, чтобы обеспечить нормальное функционирование приемной аппаратуры. Основу таких систем составляют, как правило, тепловизоры третьего поколения, собранные на матрицах полупроводниковых фотоприемников.

· Переносные

Новейшие разработки в области применения тепловизоров на базе неохлаждаемых микроболометров из кремния, позволило отказаться от использования дорогостоящей и громоздкой охлаждающей аппаратуры. Эти приборы обладают всеми достоинствами своих предшественников, таких как малый шаг измеряемой температуры (0,1 °C), при этом позволяют применять тепловизоры в сложных оценочных работах, когда простота использования и портативность играют очень большую роль. Большинство портативных тепловизоров имеют возможность подключения к стационарным компьютерам или ноутбукам для оперативной обработки поступающих данных.

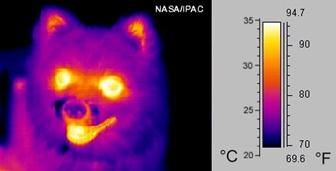

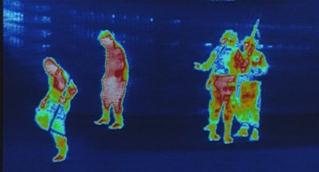

Рисунок 131. Изображение на дисплее тепловизора.

Современные тепловизоры нашли широкое применение как на крупных промышленных предприятиях, где необходим тщательный контроль за тепловым состоянием объектов, так и в небольших организациях, занимающихся поиском неисправностей сетей различного назначения. Так, сканирование тепловизором может безошибочно показать место отхода контактов в системах электропроводки. Особенно широкое применение тепловизоры получили в строительстве при оценке теплоизоляционных свойств конструкций. Так, к примеру, с помощью тепловизора можно определить области наибольших теплопотерь в строящемся доме и сделать вывод о качестве применяемых строительных материалов и утеплителей. Тепловизоры также широко применяют в энергетике, металлургии, при строительстве дорог, судостроении, строительстве и эксплуатации железнодорожного полотна, метрополитене, автомобильной промышленности, ветеринарии, искусстве. Тепловизоры как и ПНВ все шире применяются вооруженными силами развитых государств для обнаружения теплоконтрастных целей (живой силы и техники) в любое время суток, несмотря на применяемые противником обычные средства оптической маскировки в видимом диапазоне (камуфляж). Из специализированного разведывательного прибора тепловизор стал важным элементом прицельных комплексов ударной армейской авиации (вертолетов) и бронетехники. Применяются и тепловизионные прицелы для ручного стрелкового оружия, хотя в силу высокой цены широкого распространения они пока не получили.
