Фотоэлектрические уровнемеры

Замечание

Если жидкость находится в металлической емкости, то ее можно использовать в качестве одного из электродов емкостного преобразователя.

Емкостный метод применяют для измерения уровня песка, цемента, извести, угольной пыли в бункерах и хранилищах, а также мазута, топлива, воды, кислот, щелочей и вязких материалов.

Фотоэлектрические уровнемеры применяются только для измерения дискретных уровней жидкости. Первый вариант измерения уровня жидкости фотоэлектрическими преобразователями (рис. 102, а):

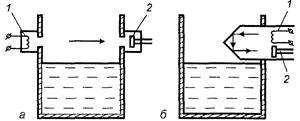

Рис. 102. Схемы фотоэлектрического уровнемера с разделенным (а) и совмещенным (б) расположением фотоэлектрического источника света 1 и светодетектора 2

фотоэлектрические источник света / и детектор 2 разделены, поэтому луч света (а также излучение ультрафиолетовое, инфракрасное) между ними прерывается, если уровень жидкости превышает высоту установки этих преобразователей. Практически луч света полностью не прерывается, а лишь ослабляется.

Второй вариант измерения уровня жидкости фотоэлектрическими преобразователями: фотоэлектрические источник света, детектор и призма размещаются в одном корпусе (рис. 102, б). Свет от фотоэлектрического источника отражается от внутренней поверхности призмы и попадает на светодетектор в том случае, когда фотоэлектрический преобразователь находится в газовой среде. Если жидкость покрыла корпус фотоэлектрического преобразователя, индекс отражения между призмой и окружающей средой изменится, и луч света не будет отражаться от призмы к светодетектору.
