Такие дешифраторы строятся следующим образом. Вначале получаются все произведения двух аргументов:
Затем получаются все конъюнкции 3-х аргументов, путем умножения каждого из полученных произведений 2-х аргументов на
На следующем этапе получаются все конъюнкции 4-х аргументов. Другими словами, каждая функция системы (1) формируется поэтапно. Это соответствует записи системы (1) в следующем виде:
Быстродействие прямоугольного дешифратора равно (k-1)t&, а общее число входов у элементов равно
.

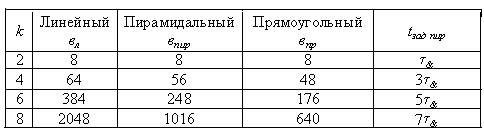

Недостатком пирамидального дешифратора следует считать большое число ступеней, снижающих быстродействие дешифратора. Сравним по числу входов у элементов И и быстродействию все три типа рассмотренных дешифраторов.
При k ®¥
т.е. при больших k прямоугольный дешифратор почти в 2 раза экономичнее пирамидального.
и в тоже время имеет большее быстродействие. По этой причине прямоугольные дешифраторы получили преимущественное развитие.
