Формирование модуля STM-1 из триба Е1

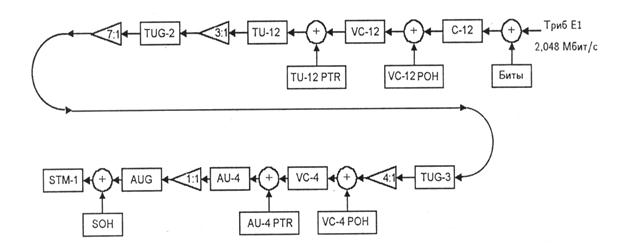

Рисунок 26 - Формирование модуля STM-1 из триба Е1

На рис. символ Å означает операцию конкатенации (физической или логической пристыковки) заголовка или указателя к другим элементам схемы мультиплексирования SDH, а символ треугольника означает операцию мультиплексирования с соответствующим коэффициентом, указанным внутри.

1. С-12=Е1+ выравнивающие биты

2. VC-12=С12+ (VC-12 POH)

3. TU-12= VC-12+(TU-12 PTR)

4. Последовательность трибных блоков TU-12 байт-мультиплексируется с коэффициентом мультиплексирования 3 (3:1) и получается группа трибных блоков TUG-2

5. TUG-2 байт-мультиплексируется 7:1, в результате получается TUG-3

6. VC-4=3*TUG3+(VC-4 РОН)+ дополнительные поля→ сформировано PL

7. AU-4=VC-4+(AU-4 PTR)

8. AU-4 в данном случае формально мультиплексируется 1:1 и превращается в группу административных блоков AUG.

9. STM-1= AUG+RSOH+MSOH
