Структура модуля STM-N

STM-16

N=16.

Рисунок 28 - непосредственное мультиплексирование по схеме N:1=N, N=4,16,64

При непосредственном мультиплексировании используется чередование байтов. При мультиплексировании STM-1 нужно, чтобы они имели одинаковую структуру полезной нагрузки.

Модуль STM-N формируется в виде двумерной структуры (фрейма) размером 9 строк×270×N однобайтных столбцов. Структуру можно развернуть в виде одномерной цифровой последовательности (кадра) с частотой 8 кГц и длиной 2430×N байтов. Развертка осуществляется построчно в соответствии со схемой мультиплексирования, начиная с первой строки по 9-ю.

Фрейм состоит из трех групп полей:

— поле секционных заголовков SOH, которое разбито на RSOH (3×9×N) и MSOH (5×9×N байтов)

— поле указателя размером (1×9×N байт)

— поле полезной нагрузки PL, размером 9×261×N байт, где N=1,4,16,64.

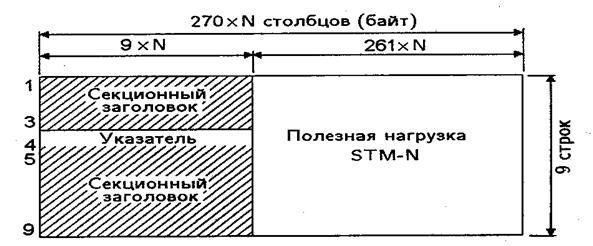

Рисунок 29 - Структура модуля STM-N

ФУНКЦИОНАЛЬНЫЕ МОДУЛИ СЕТЕЙ SDH: ТИПЫ И ЗАДАЧИ

Сеть SDH строится из отдельных функциональных модулей определённого набора: мультиплексоров, коммутаторов, концентраторов, усилителей, регенераторов, терминального оборудования.
