Система Pulsomatic

ДРОБЕСТРУЙНАЯ КАМЕРА С СИСТЕМОЙ СБОРА ДРОБИ PULSOMATIC КОМПЛЕКТНАЯ РЕКУПЕРАТИВНАЯ СИСТЕМА

1. Конструкция. Стальные кассеты и внутренние стены, снабжённые резиновыми занавесами для высокой износостойкости.

2. Освещение. Высокоинтенсивное освещение для оптимальных условий видимости.

3. Канал приточной вентиляции. Свежий воздух подаётся в дробеструйное помещение по встроенным направляющим. Исключено истечение дроби и пыли.

4. Элеватор. Транспортирует отработанную дробь вертикально к устройству подготовки дроби.

5. Блок рекуперации дроби со встроенным воздушным сепаратором. Удаляет пыль и грубые частицы из отработанной дроби.

6. Встроенные камеры вытяжной вентиляции с удалением дроби из воздушного потока.

7. Транспортирующий желоб (продольный). Для транспортирования дроби к поперечному транспортёру.

8. Приводная станция. Для автоматического возвратно-поступательного движения.

9. Фильтровальная установка для вентиляции камеры, очистки воздуха и дроби от пыли.

10. Транспортирующий желоб (поперечный). Транспортирует дробь к элеватору.

11. Дробеструйный аппарат оснащён клапаном-дозатором, смесительной камерой и дробеструйным шлангом с соплом.

В системе Pulsomatic под решётками пола находятся несколько продольных и поперечных транспортирующих жёлобов, встроенных в жесткую рамную конструкцию. Желоба транспортируют отработанную дробь посредством возвратно-поступательного движения в ковшовый элеватор. Элеватор направляет неочищенную дробь к воздушному сепаратору. Там дробь очищается от пыли воздушным потоком, который протягивается через завесу дроби. Одно из сит воздушного сепаратора очищает дробь от грубых частиц, прежде чем она попадает в бункер, где дробь хранится. При необходимости дробеструйный аппарат наполняется дробью. После наполнения и закрывания аппарата дробь под давлением дозировано поступает в смесительную камеру. Там дробь смешивается со сжатым воздухом и затем направляется по шлангу к соплу, откуда она вылетает с высокой скоростью. Дробеструйная обработка возможна лишь при удержании в нажатом состоянии ручного рычага выключателя струи у дробеструйного сопла. Система Pulsomatic - энергосберегающая, малошумная и простая в обслуживании система.

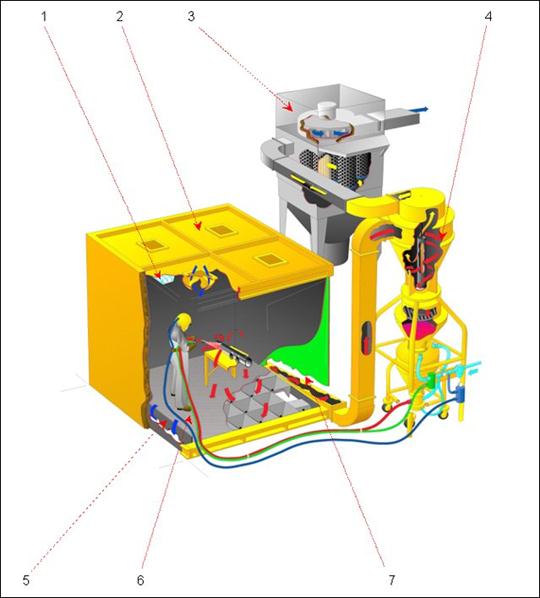

1. Освещение. Высокоинтенсивные неоновые лампы для оптимальных условий видимости.

2. Конструкция. Кассетная конструкция потолка и стен. Стены снабжены резиновыми защитными занавесами.

3. Фильтровальная установка для вентиляции камеры и очистки воздуха и дроби от пыли. Воздушный поток создается центробежным вентилятором.

4. Дробеструйный аппарат с рекуператором дроби. Это устройство подаёт дробь от обогатителя к рекуператору, где она при помощи воздушного сепаратора очищается от пыли, а при помощи сита - от грубых частиц. Очищенная дробь попадает в дробеструйный аппарат, который оснащён клапаном-дозатором, смесительной камерой, дробеструйным шлангом и соплом.

5. Пол конструкции Waffle-Floor™. Встроенный компонент общей конструкции, всего лишь 200 мм глубиной (или 300 мм в крупных камерах). Монтируется на полу или на фундаменте.

6. Вход через ворота, снабженные конечными выключателями. Ворота закрываются изнутри и снаружи.

7. Обогатитель. В обогатителе дробь и тяжёлые частицы выделяются из воздушного потока. Взвешенные пылевые частицы транспортируются в фильтровальную установку.

Система Waffle-Floor™

В системе Waffle-Floor™ свежий воздух постоянно подается сверху и отсасывается вместе с дробью и пылью через отверстия в многочисленных воронках, расположенных под решетками пола и соединенных друг с другом вытяжными каналами. Последние соединены между собой в единый канал обогатителя, из которого смесь воздуха, дроби и пыли отсасывается в камеру рекуперации. Там дробь автоматически очищается и сепарируется, а затем снова подается к дробеструйным соплам, вследствие чего расход дроби снижается. Загрязнения подаются в сборную емкость. Так как система работает без движущихся частей, она почти не требует техобслуживания. Камеры и каналы под основанием пола автоматически остаются свободными от дроби, вследствие чего смена на другой вид дроби проходит без затруднений. Постоянный нисходящий воздушный поток улучшает условия видимости для оператора. Для дроби особенно мелкой фракции имеется специальное исполнение с распределителем.
