Программный комплекс MagiCAD

MagiCAD – это программное средство для проектирования систем инженерного обеспечения: вентиляции, кондиционирования, отопления, водоснабжения и водоотведения, теплоснабжения, электрических и слаботочных систем.

Уникальность MagiCAD – это совмещение удобного чертежного инструмента и мощного расчетного ядра.

MagiCAD – универсальное средство и подходит всем: чертежникам, проектировщикам, строителям и консультантам.

Основные преимущества MagiCAD:

Легкие в освоении и простые в использовании функции проектирования

Интегрированные расчеты

Наглядное представление проекта в 2D и 3D режимах

Более 100 000 единиц оборудования в базе данных ведущих европейских производителей.

Автоматическая проверка на пересечения и создание разрезов - также для объектов AutoCAD

Создание спецификаций и другой проектной документации

Обмен данными с другими программными средствами

Поддержка решений Autodesk: AutoCAD и Revit MEP

MagiCAD – комплексный подход к проектированию систем инженерного обеспечения. MagiCAD состоит из модулей, каждый из которых полностью совместим с любой из существующих платформ AutoCAD:

MagiCAD Трубопроводы предназначен для проектирования и расчета систем отопления, охлаждения, кондиционирования, водоснабжения, канализации, спринклерных и других систем.

MagiCAD Спринклеры - комплексное решение для проектирования и расчета спринклерных систем: можно чертить и редактировать трубопроводы, устанавливать оборудование, определять зоны покрытия и рабочие зоны форсунок и т.д.

MagiCAD Вентиляция - мощный инструмент для проектирования систем вентиляции здания. При черчении воздуховодов автоматически подбираются и устанавливаются необходимые фасонные части. При изменении направления воздуховода программа подберет и установит отвод. При присоединении одного воздуховода к другому – тройник или крестовину. При изменении диаметра воздуховода создается переходник.

MagiCAD Электроснабжение - инструмент для быстрого и эффективного проектирования электрических, слаботочных сетей и освещения.

MagiCAD Схематика - решение для создания чертежей электрических цепей различной сложности.

MagiCAD Помещение позволит создавать трехмерную модель здания, основанную на реальной геометрии и технических характеристиках здания и служащей основой для расчетов и анализа.

MagiCAD Комфорт и Энергия - новое, экономящее время комплексное решение, которое позволяет уже на ранних этапах работы быстро и точно смоделировать и оценить климатические и энергетические параметры здания.

Программный комплекс для расчета сантехнических систем АРС-ПС.

АРС-ПС обеспечивает наиболее полную автоматизацию расчетов при проектировании систем отопления, вентиляции и аспирации, автоматизирует составление спецификации необходимого оборудования. В программном комплексе имеется гибкая система подсказок и сообщений, а также предусмотрена работа в режиме обучения.

В состав программного комплекса входят следующие расчетные модули:

- Модуль расчета отопления.

- Модуль расчета теплопотерь здания.

- Модуль расчета вентиляции и аспирации.

- Модуль расчета водоснабжения (холодное, горячее).

- Модуль расчета тепловых сетей.

- Модуль расчета водяных и газовых наружных сетей.

- Модуль расчета температурного поля строительной конструкции.

- Модуль формирования спецификаций.

- Модуль инженерные вычисления.

- Модуль расчета паропроводов/конденсатопроводов.

Основные функции модулей АРС-ПС

Проектирование систем водяного и парового отопления зданий

Любые схемы систем (тупиковая, попутная, П-образная, Т-образная, с предвключенными стояками, вертикальные двухтрубные и прочие).

Источник тепла (ввод) на произвольной высоте (в том числе системы с «опрокинутой» циркуляцией).

Системы с вынужденной и естественной циркуляцией воды.

Автоматический выбор диаметров труб, отопительных приборов, оборудования, дроссельных шайб.

Энергетические вычисления

Расчет основных теплопотерь и потерь тепла на нагрев инфильтрирующегося воздуха.

Открытая нормативная база данных.

Возможность сокращения вводимой информации при описании геометрически подобных помещений.

Возможность расчета теплопотерь отдельно взятого помещения и здания в целом.

Связь с программой теплотехнического расчета ограждающих конструкций.

Автоматическое формирование энергетического паспорта здания.

Расчет систем вентиляции и аспирации

Круглые и прямоугольные воздуховоды стандартного и нестандартного сечений для приточных и вытяжных систем.

Гидравлический и акустический расчеты.

Расчет потокораспределения.

Подбор и расчет вентиляционного оборудования.

Расчет систем внутреннего водопровода зданий

Произвольные схемы сетей.

Автоматический расчет расходов воды, выбор труб, счетчиков воды, диаметров отверстий дроссельных шайб и т.д.

Расчтет систем канализации зданий и сооружений.

Для холодного водоснабжения — расчет режимов максимального водоразбора и пожаротушения.

Для горячего водоснабжения — расчет в режимах максимального водоразбора и без водоразбора.

Тепловые сети

В режиме «Эксплуатация» предусматривается:

занесение в базу данных информации о трубопроводах, источниках тепла;

расчеты элементов тепловых сетей в нескольких режимах эксплуатации с автоматическим определением эксплуатационных расходов сетевой воды.

В режиме «Проектирование» предусматривается:

автоматический выбор диаметров труб тепловых сетей;

гидравлический расчет тепловой сети с выбором дроссельных устройств;

проектирование тепловых пунктов.

Расчет произвольных трубопроводных сетей

Гидравлический расчет сетей (расчет расходов, гидравлических сопротивлений), транспортирующих произвольные среды (зависимость плотности и коэффициента кинематической вязкости от давления и температуры, значение газовой постоянной задается в базе данных). Назначение сетей произвольное.

Выбор диаметров труб.

Расчет насосных (компрессорных) станций.

Расчет систем газоснабжения зданий

Расчет расходов.

Тупиковая сеть в режиме нагнетания.

Выбор диаметров труб.

Выбор арматуры трубопроводов.

Расчет паропроводов/конденсатопроводов

Расчет расходов пара.

Поверочные расчеты.

Выбор диаметров труб.

Выбор арматуры трубопроводов.

Формирование спецификаций оборудования (СО)

Автоматический подсчет объемов для программ, связанных с программой формирования СО, с возможностью подсчета объемов для нескольких специфицируемых объектов.

Расчет температурного поля строительной конструкции

Определение слоя строительной конструкции с температурой, равной точке росы.

Стационарная и нестационарная задачи.

Инженерные расчеты

Теплотехнический расчет ограждающих конструкций.

Расчет калориферных установок, приточных камер, воздухонагревателей.

Расчет водонагревателей.

Подбор вентилятора.

Расчет элеватора системы водяного отопления.

Процессы в i-d диаграмме.

Расчеты воздухообменов.

Расчет тепловой изоляции сетей по СНиП 2.04.14–88.

Потребитель – это то, то что соединяет узел подающей магистрали с узлом обратной магистрали (потребитель однотрубной системы – однотрубный стояк) или подающую сборную ветку с обратной сборной веткой (потребитель двухтрубной системы).

Подключения потребителей к узлам подающей и обратной магистралей задаются в таблицах «ТОПОЛОГИЯ». При этом:

•Обозначение однотрубного стояка не должно начинаться с символа # (решетка).

•Обозначения потребителя двухтрубной системы должно начинаться с символа # (решетка).....

Правило 1 для двухтрубных потребителей:

Отопительные приборы подключены в одни и те же точки сборных веток параллельно друг другу, при следующих условиях:

•для этих приборов задан вертикальный ток движения воды (вниз или вверх);

•вертикальные координаты этих приборов одинаковы;

•обозначения точек подключения одни и те же или не заданы.

Правило 2 для двухтрубных потребителей:

Отопительные приборы образуют последовательное один за другим по ходу движения воды подключение к сборным веткам, при следующих условиях:

•описание этих приборов в таблице «СТОЯК» расположено одно за другим по ходу движения воды;

•для этих приборов задан горизонтальный ток движения воды;

•вертикальные координаты этих приборов одинаковы;

•обозначения точек подключения одни и те же или не заданы.

Начиная с версии 9.4 32-разрядной версии АРС-ПС возможно новое описание последовательного соединения отопительных приборов в двухтрубном потребителе.

Введено понятие однотрубной ветки в двухтрубном потребителе, позволяющее соединять именованные по-разному точки сборных веток и разводок труб в квартирах.

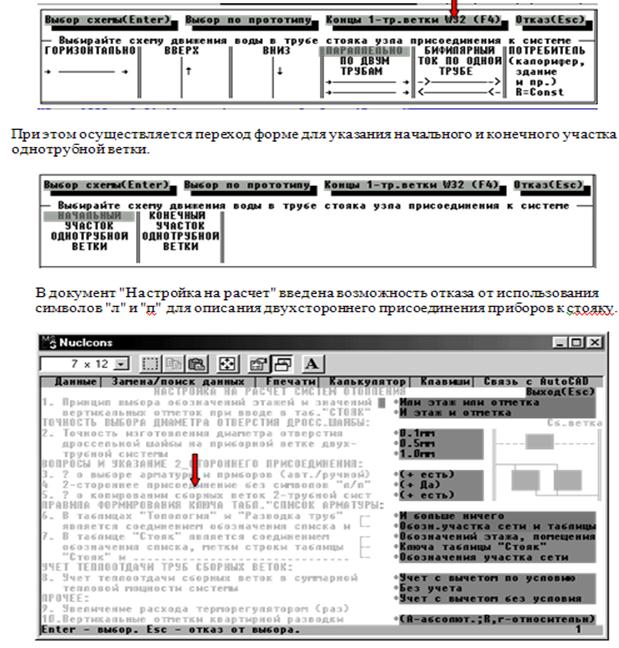

Однотрубная ветка двухтрубного потребителя (помеченные строки) соединяет точку 1 подающей сборной ветки с точкой 2 обратной сборной ветки. Начальный и конечный участки однотрубной ветки должны быть не нагружены (без отопительных приборов) и должны быть отмечены как начальный и конечный участок. Для того, чтобы указать, что

участок двухтрубного потребителя является началом или концом однотрубной ветки следует при выборе тока воды на участке нажать кнопку «Концы 1-трубной ветки» или клавишу F4.

Если значение реквизита «2-стороннее присоединение без символов "л/п"» +(знак плюс), то приборы считаются присоединенными к стояку по 2-хсторонней схеме, если они имеют одинаковые вертикальные отметки и одинаковые направления движения воды вверх или вниз. Это введено для возможности ввода топологии системы отопления с планов чертежей.
