Количественные показатели работы силовой схемы характеризуются следующими коэффициентами:
1) коэффициентом схемы Ксх=Ud/U2,
где U2 - напряжение вторичной обмотки трансформатора,
Ud - среднее значение выпрямленного напряжения;
2) коэффициентом пульсаций Кп=Uпmax/Umax=1 - cos(180/р),
где Uпmax - максимальная амплитуда пульсаций,
Umax - амплитуда выпрямленного напряжения,
р – число пульсаций за период (р=2 для однофазной мостовой схемы,
р=3 для трехфазной нулевой схемы и р=6 для трехфазной мостовой схемы);
3) коэффициентом использования трансформатора Ки=Sт/Pd,
3)где Sт - полная мощность трансформатора,
3) Pd - выпрямленная мощность в нагрузке.
3)Отметим следующие соотношения для расчета тока и напряжения диода, используемые при выборе диодов:
1) средний ток через диод
Iд= Id/(n* Ко),
где Ко - коэффициент, учитывающий способ охлаждения диода (Ко=1 при водяном охлаждении, Ко=0,3 при естественном воздушном охлаждении, Ко=0,3...0,6 при принудительном воздушном охлаждении);
Id - средний выпрямленный ток,
|
|
n - число тактов выпрямления схемы, n=2 (однофазная), n=3 (трехфазная);
2) максимальное напряжение диода,
Uобр.макс. = kзап ×××U2н,
где kзап – коэффициент запаса, учитывающий превышение напряжения, Кзап=1,25…2,0;
m – число фаз.
Однофазная мостовая схема
Схема выпрямителя и диаграммы ее работы показана на рис.2. На схеме обозначены: TV1 – согласующий силовой трансформатор, VD1 - VD4 - диоды силовой схемы, Ld - сглаживающий дроссель, Rн - нагрузка.
Схема имеет следующие количественные показатели:
Ксх=0,9; Кп=1,0; Ки=1,1.
Основные расчетные соотношения в схеме:
Uобр.макс =Кзап**U2, Ivs=Id /(2*Ko).
Достоинства схемы:
- небольшое число диодов,
- небольшие габариты и вес.
Недостатки схемы:
- неравномерная загрузка трехфазной сети и ограниченная вследствие этого установленная мощность схемы (Pd < 10 кВт),
- высокий коэффициент пульсаций (без сглаживающего фильтра Кп=1,0).
Трехфазная нулевая схема
Схема выпрямителя и диаграммы ее работы показана на рис.3. На схеме обозначены: TV1 – согласующий силовой трансформатор, VD1 - VD3 - диоды силовой схемы, Ld - сглаживающий дроссель, Rн - нагрузка.
Схема имеет следующие количественные показатели:
Ксх=1,17; Кп=0,5; Ки=1,35.
Основные расчетные соотношения в схеме:
Uобр.макс =Кзап**U2, Ivs=Id /(3*Ko).
Достоинства схемы (по сравнению с однофазной мостовой):
- меньшее число диодов,
- ниже коэффициент пульсаций,
- небольшие габариты и вес,
- равномерная загрузка трехфазной сети и большая вследствие этого установленная мощность схемы (Pd < 50 кВт).
Недостатки схемы:
- завышенная мощность силового трансформатора вследствие подмагничивания его вторичной обмотки выпрямленным током.
|
|
Трехфазная мостовая схема
Схема выпрямителя показана на рис.4. На схеме обозначены: TV1 – согласующий силовой трансформатор, VD1 - VD6 - диоды силовой схемы, Ld - сглаживающий дроссель, Rн - нагрузка.
Схема имеет следующие количественные показатели:
Ксх=2,34; Кп=0,13; Ки=1,05.
Основные расчетные соотношения в схеме:
Uобр.макс =Кзап**U2, Ivs=Id /(3*Ko).
Достоинства схемы (по сравнению с трехфазной нулевой):
- наивысшая установленная мощность схемы (до 3000 кВт),
- ниже коэффициент пульсаций,
- отсутствие подмагничивания силового трансформатора, и вследствие этого, наилучший коэффициент его использования.
Недостатки схемы:
- большее число силовых диодов,
- больше габариты и вес.
Лекция 6. ТРАНЗИСТОРЫ

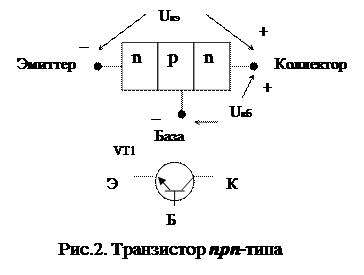

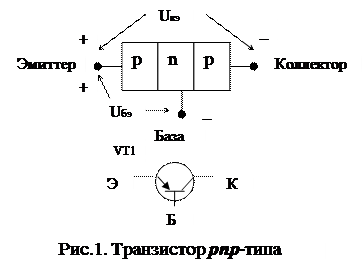

а) Биполярный транзистор – это трехслойная полупроводниковая структура, состоящая из полупроводников n -типа и р -типа. Биполярные транзисторы бывают рnp -типа (рис.1) и npn -типа (рис.2).
Под действием внешнего напряжения биполярный транзистор может находиться в двух состояниях: открытом (проводящем), когда напряжение приложено в прямом направлении (плюс на эмиттере, минус на коллекторе), а на базу подано напряжение управления (Uкэ > 0, Uбэ > 0); и закрытом (непроводящем), когда напряжение приложено также в прямом направлении, но на базе отсутсвует напряжение управления (Uкэ > 0, Uбэ = 0).
Транзисторы могут включаться по трем основным схемам: с общей базой (ОБ), с общим эмиттером (ОЭ), с общим коллектором (ОК).

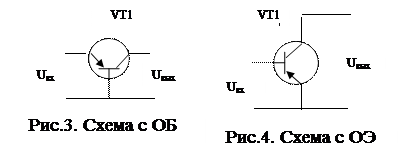

Включение транзистора по схемам с ОБ, ОЭ и ОК показаны на рис.3 – 5.
Входная и выходная характеристики транзистора, включенного по схеме с ОЭ, показана соответственно на рис.6 и рис.7.
В настоящее время в качестве основного материала для изготовления транзисторов выступает германий или кремний.
Транзисторы выбираются по величине тока коллектора Iк, допустимому напряжению Uкэ, коэффициенту усиления β, максимальной частоте f и другим праметрам.
Классификация транзисторов:
- по материалу: германиевые (tраб = – 600С - +700С) и кремниевые (tраб = – 600С - +1200С);
- по диапазону рабочих частот: низкочастотные (до 3 МГц), среднечастотные (от 3 до 30 МГц) и высокочастотные (свыше 30 МГц);
- по мощности: малой (до 0,3 Вт), средней (от 0,3 до 1,5 Вт) и большой мощности (свыше 1,5 Вт).
Маркировка транзисторов:
- разработанных до 1964 г.: состоит из трех элементов: первый – буква П (полупроводниковый триод, для модернизированных вначале добавлена буква М); второй – цифра, определяющее номер разработки, третий – буква, определяющая разновидность данного транзистора.
- разработанных после 1964 г.: состоит из четырех элементов: первый – буква или цифра, обозначающая материал (Г или 1 – германий, К или 2 – кремний); второй – буква Т (транзистор); третий – цифра, определяющее номер разработки, четвертый – буква, определяющая разновидность данного транзистора.
Технические данные биполярных транзисторов указаны в табл.1.
Основные данные транзисторов. Таблица 1.
Тип | Максимальное напряжение «коллектор-эмиттер», В | Максимальный ток коллектора, А | Мощность, Вт | Макси-мальная частота, мГц | Тип транзи-стора | Мате-риал |
Транзисторы малой мощности | ||||||
КТ361А | 0,05 | 0,15 | 2,5 | p-n-p | кремний | |
КТ203 Б | 0,01 | 0,15 | p-n-p | кремний | ||
ГТ308Б | 0,05 | 0,15 | p-n-p | германий | ||
КТ601А | 0,03 | 0,25 | n-p-n | кремний | ||
КТ315В | 0,1 | 0,15 | n-p-n | кремний | ||
Транзисторы средней мощности | ||||||
КТ815А | 1,5 | n-p-n | кремний | |||
КТ940А | 0,1 | n-p-n | кремний | |||
Транзисторы большой мощности | ||||||
ГТ402И | 1,25 | 0,008 | p-n-p | германий | ||
КТ814А | 1,5 | p-n-p | кремний | |||
КТ816Г | p-n-p | кремний | ||||
КТ801А | n-p-n | кремний | ||||
КТ802А | n-p-n | кремний |
б) Полевой транзистор – это универсальный активный прибор, применяемый в широком классе электронных устройств. В его конструкции также применяются полупроводники n -типа и р -типа.
|
|
Работа полевых транзисторов основана на движении основных носителей в полупроводнике. Управление током в выходной цепи осуществляется управляющим напряжением.
Полевые транзисторы бывают с рn -переходом и с изолированным затвором.

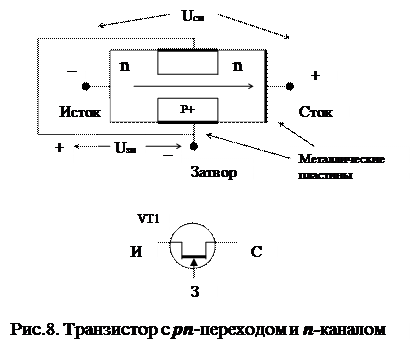

Полевой транзистор с р n -переходом (рис.8) состоит из полупроводникового стержня (канала) с выводом от каждого конца. На поверхности канала с противоположных сторон формируется рn -переход таким образом, чтобы он был параллелен направлению тока. Вывод, от которого носители начинают свой путь (положительный для р -канала и отрицательный для n -канала), называется истоком; противоположный вывод, к которому приходят носители, называется стоком. Третий вывод от рn -перехода называется затвором.
Электрическое поле, создаваемое затвором, изменяет плотность носителей зарядов в канале, т.е. изменяет величину протекающего тока. При этом сопротивление между каналом и управляющим электродом велико, а ток затвора мал.

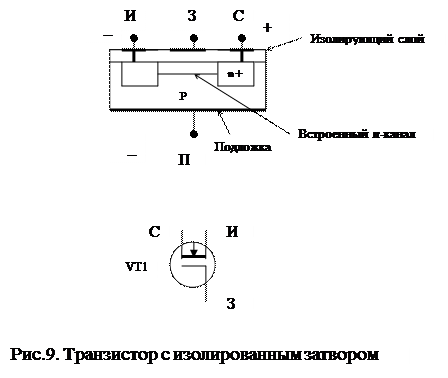

В полевом транзисторе с изолированным затвором (МОП-транзистор) (рис.9) затвор отделен от канала тонким изолирующим слоем, при котором проникновение поля в канал не затрудняется. При этом ток затвора значительно уменьшается и не зависит от полярности приложенного к затвору напряжения (в отличие от транзисторов с рn -переходом).
Каналы МОП-транзисторов по физическим свойствам разделяются на встроенные (обедненного типа) и индуцированные (обогащенного типа). По встроенному каналу течет ток в отсутствии напряжения на затворе, если приложить напряжение между стоком и истоком. Это так называемый начальный ток стока. Величиной тока стока можно управлять, изменяя величину и полярность напряжения между затвором и стоком. При некотором положительном напряжении затвор-исток транзистора с р -каналом или отрицательном напряжении транзистора с n -каналом ток в цепи стока прекращается.
|
|
Полевые транзисторы могут включаться по трем основным схемам: с общим истоком (ОИ), с общим стоком (ОС) и общим затвором (ОЗ).
Сток-затворные (переходные) характеристики (а – с рn -переходом, б – с встроенным каналом, в – с индуцированным каналом) и стоковые (выходные) характеристики транзистора показаны соответственно на рис.10 и рис.11.
Транзисторы выбираются по величине тока стока Iс, допустимым напряжениям (Uси, Uзс , Uзи), мощности рассеивания, максимальной и минимальной температуре окружающей среды и другим праметрам.
Технические данные полевых транзисторов указаны в табл.2.
Основные данные транзисторов. Таблица 2.
Тип | Максимальное напряжение «сток-исток», В | Максимальный ток стока, мА | Мощность, Вт | Диапазон температур0С | Тип транзи-стора | Назна-чение |
Транзисторы с рn -переходом | ||||||
КП103М | 0,12 | -55…70 | с р -кан. | УНЧ | ||
КП303Г | 0,2 | -60…100 | с n -кан. | УНЧ | ||
Транзисторы с встроенным каналом | ||||||
КП302А | 0,3 | -60…100 | n -типа | РС | ||
КП302В | 0,3 | -60…100 | n -типа | РС | ||
Транзисторы с индуцированным каналом | ||||||
КП301Б | 0,2 | -40…70 | р -типа | ВЧ РС |
