Регенеративные теплообменники с неподвижной и подвижной насадками. Их конструкции, принцип действия, режимы эксплуатации

Заключение

Обобщить изученные вопросы. Подвести итоги лекции. Ответить на вопросы.

Выдать задание для самостоятельного изучения – изучить материал лекции по конспекту, рекомендуемую литературу.

Задание для самостоятельного обучения:

Тепломассообмен: Учебное пособие для вузов / Ф.Ф. Цветков, Б.А. Григорьев. - 3-е издание. М.: Издательский дом МЭИ, 2006.

Кандидат технических наук,

доцент Е.Е.Костылева

Для повышения эффективности теплотехнологических систем, рабо­тающих в широком (до нескольких сотен Кельвинов) интервале пере­падов температуры между теплоносителями, часто оказывается целе­сообразным применение регенеративных теплообменных аппаратов.

Регенеративным теплообменным аппаратом называют устройство, в котором передача теплоты от одного теплоносителя к другому проис­ходит с помощью теплоаккумулирующей массы, называемой насадкой. Насадка периодически омывается потоками горячего и холодного тепло­носителей.

В течение первого периода (периода нагревания насадки) через аппарат пропускают горячий теплоноситель, при этом отдаваемая им теплота расходуется на нагревание насадки. В течение второго периода (периода охлаждения насадки) через аппарат пропускают холодный теп­лоноситель, который нагревается за счет теплоты, аккумулированной насадкой. Периоды нагревания и охлаждения насадки продолжаются от несколь­ких минут до нескольких часов.

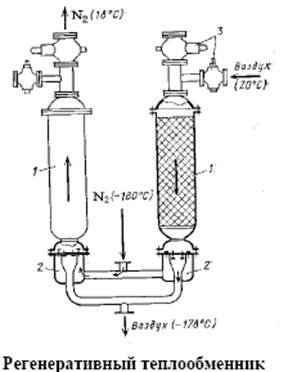

Для осуществления непрерывного процесса теп­ лопередачи от одного теплоносителя к другому не­обходимы два регенератора: в то время как в одном из них происходит охлаждение горячего теплоноси­теля, в другом нагревается холодный теплоноси­тель. Затем аппараты переключаются, после чего в каждом из них процесс теплопередачи протекает в обратном направлении. Схема соединения и пере­ключения пары регенераторов приведена на рис. Переключение производится поворотом клапанов (шиберов) 1 и 2. Направление движения теплоно­сителей показано стрелками. Обычно переключение регенераторов производится автоматически через определенные промежутки времени.

Рис. Схема реге­нератора с неподвиж­ной насадкой:

I— холодный теплоноси­тель; II—горячий

Схема регенератив­ного воздухоподогревателя котельного агрегата с медленно враща­ющимся ротором - аккумулятором теплоты представлена ниже. Ротор имеет набивку из тонких гофрированных стальных листов (см. рис. б), заключенных в закрытый кожух 3. К кожуху присоединя­ются воздушный и газовый короба. Во время работы теплообмен­ника ротор его вращается, по­этому нагретые элементы набив­ки непрерывно переходят из полости горячего газа в полость холодного воздуха, а охладивши­еся элементы - наоборот.

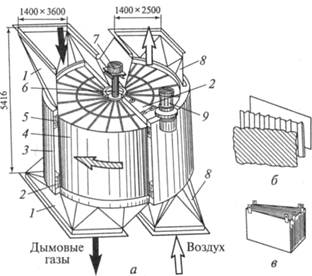

Регенеративный воздухоподогреватель:

а - общий вид; б - отдельные пластины различной формы; в - секция с пласти­нами; 1 - газовые патрубки; 2, 5 - радиальное и периферийное уплотнения; 3 - неподвижный наружный кожух; 4 -набивка; 6 - вал ротора; 7 - верхний и нижний подшипники; 8 - воздушные патрубки; 9 - электродвигатель
