При проектном расчёте, прежде всего, определяют главный параметр цилиндрической передачи межосевое расстояние , в мм. Расчёт производят по следующим формулам [1]:
- для прямозубой передачи
;
- для косозубой передачи
.
В указанных формулах знак "+" принимают в расчётах передачи внешнего зацепления, а знак "-" - внутреннего зацепления.
Рекомендуется следующий порядок расчётов.
При необходимости определяют (или уточняют) величину вращающего момента на колесе передачи T2 в Нмм. В случае задания в исходных данных на курсовой проект вращающего момента номинальный момент на колесе рассчитываемой передачи . При задании полезной мощности привода (кВт) номинальный вращающий момент на колесе рассчитывают по формуле , где - частота вращения вала колеса, мин -1.
Из табл. 2.4 назначают относительную ширину колёс в соответствии со схемой расположения колес относительно опор и выбранной ранее твёрдостью поверхностей зубьев. Бóльшие значения целесообразно принимать для передач с постоянными или близкими к ним нагрузками. В дальнейшем в расчетах может встретиться относительная ширина колес , которую рассчитывают с учетом зависимости .
|
|
Таблица 2.4 - Относительная ширина колёс
Схема расположения | Твёрдость рабочих поверхностей зубьев | |
колёс относительно опор | H2 350 HB или H1 и H2 350 HB | H1 и H2 > 350 HB |
Симметричная | 0,3...0,5 | 0,25...0,3 |
Несимметричная | 0,25...0,4 | 0,20...0,25 |
Консольная | 0,20...0,25 | 0,15...0,20 |

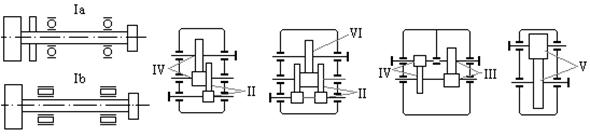

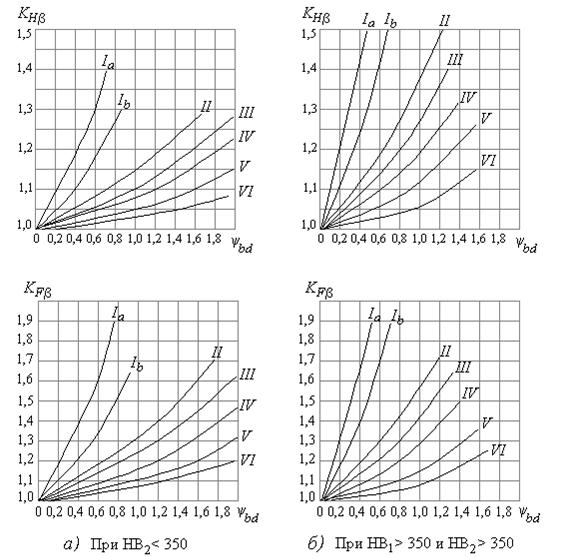

Коэффициент неравномерности нагрузки по длине контакта KH выбирают по кривым на графиках рис. 2.3 а, б в соответствии с расположением колёс относительно опор и твёрдостью рабочих поверхностей зубьев колёс.
Приведённый модуль упругости Eпр в случае различных материалов колёс рассчитывают по соотношению
.
Если в передаче используется для изготовления колёс один материал (например, сталь с E =2.1105 МПа или чугун с E =0.9105 МПа), тогда Eпр = E.
Рис. 2.3.
Полученное значение межосевого расстояния aw (мм) для нестандартных передач рекомендуется округлить до ближайшего большего значения по ряду Ra20 нормальных линейных размеров (табл. 2.5).
Таблица 2.5 - Нормальные линейные размеры, мм (ГОСТ 6636-69)
Ряды | Дополн. | Ряды | Дополн. | ||||
Ra10 | Ra20 | Ra40 | размеры | Ra10 | Ra20 | Ra40 | размеры |
|
|
