Волновые зубчатые передачи

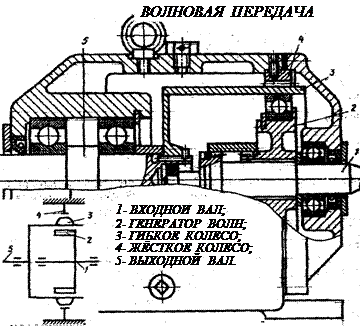

Представляют собой цилиндрические передачи, где одно из колёс имеет гибкий венец. Этот гибкий венец деформируется генератором волн специальной некруглой формы и входит в зацепление с центральным колесом в двух зонах [17].

Идея волновых передач заключается в наличии нескольких пар зацепления, которые ещё и перемещаются по окружности, за счёт чего достигается огромное передаточное отношение (обычно U60 ¸ 300, известны конструкции с U > 1000). И это в одной ступени!

Принцип работы волновой передачи аналогичен работе планетарной передачи с внутренним зацеплением и деформируемым сателлитом.

Такая передача была запатентована американским инженером Массером в 1959 г.

Волновые передачи имеют меньшие массу и габариты, большую кинематическую точность, меньший мёртвый ход, высокую вибропрочность за счёт демпфирования (рассеяния энергии) колебаний, создают меньший шум.

При необходимости такие передачи позволяют передавать движение в герметичное пространство без применения уплотняющих сальников, что особенно ценно для авиационной, космической и подводной техники, а также для машин химической промышленности.

К недостаткам волновых передач относятся:

- ограниченные обороты ведущего вала (во избежание больших центробежных сил инерции некруглого генератора волн);

- мелкие модули зубьев (1,5 – 2 мм);

- практически индивидуальное, дорогостоящее, весьма трудоёмкое изготовление гибкого колеса и генератора.

Основные виды поломок волновых передач:

- разрушение подшипника генератора волн от нагрузки в зацеплении;

- проскакивание генератора волн при больших вращающих моментах, когда зубья на входе в зацепление упираются друг в друга вершинами;

- поломка гибкого колеса от трещин усталости (особенно при U < 80);

- износ зубьев на концах;

- пластические деформации боковых поверхностей зубьев при перегрузках.

Расчёт волновых зубчатых передач отличается от расчёта обычных зубчатых передач тем, что учитывается деформация гибкого венца и генератора [40].

За критерий работоспособности обычно принимают допускаемые напряжения смятия ; ,

где Y_d – коэффициент ширины гибкого венца; d – делительный диаметр гибкого венца.
