Воздействие и их виды

Типовые входные воздействия и характеристики звеньев.

ЛЕКЦИЯ № 2

Принцип адаптации

Принципы адаптации (приспособление) используется в самонастраивающихся САР. Особенностью их является то, что они автоматически приспосабливаются к изменяющимся условиям работы и автоматически выбирают оптимальный закон регулирования. Рассмотренные ранее САР с неизменной настройкой регулируемого параметра, в которых процесс регулирования сводится к ликвидации отклонения, не могут обеспечить нормальную работу объекта регулирования, если его статические и динамические характеристики изменяются во времени. В таких случаях необходимо изменить или настройки регулятора, или характеристики и параметры отдельных элементов системы, или схему элементов, или даже вводить в действие новые элементы.

Как отмечалось выше, САР имеет место управляющие (задающие) и возмущающие воздействия, в результате действия которых в системе возникает переходной процесс, приводящий систему к новому установившемуся состоянию. В реальных условиях воздействия могут иметь произвольный характер. Для исследования динамических свойств элементов и систем выбирают такие типовые воздействия, которые по возможности близко отражали бы наиболее существенные особенности реальных воздействий. Такими воздействиями могут быть либо наиболее вероятные, либо наиболее неблагоприятные воздействия. Причем их можно разделить на регулярные и случайные, непрерывные и дискретные.

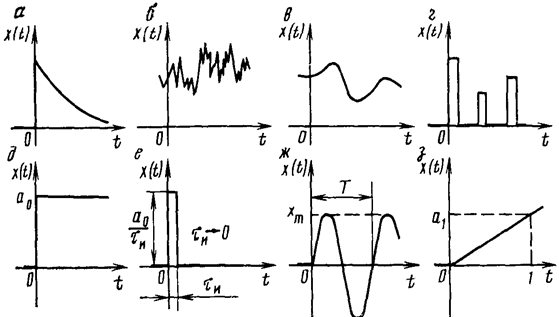

Для анализа выбраны типовые воздействия наиболее полно и иллюстративно показывающие особенности выбранных звеньев. В качестве типовых приняты ступенчатое, гармоническое, линейно возрастающее.

Единичный скачок может возникнуть при мгновенном замыкании или размыкании сети постоянного тока, вызванном приложением или сбросом нагрузки.

Единичное ступенчатое воздействие

.

Единичное импульсное воздействие

так, что .

Гармоническим воздействием называют функцию, изменяющуюся по закону синуса или косинуса. Оно используется при анализе динамических свойств САР частотными методами. Частотный метод заключается в построении частотных характеристик.

x(t) = 1 (t) x _m sin wt.

Для следящих и программных систем типовым является линейное воздействие

x(t) = 1 (t) a t.

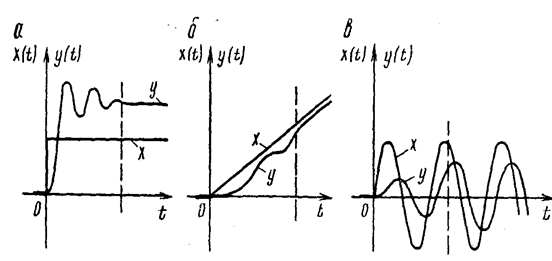

Режимы перехода САУ из одного состояния к другому показанына рисунке.
