Принцип разомкнутого управления. Принципы построения САР (Фундаментальные принципы управления)

Принципы построения САР (Фундаментальные принципы управления)

Назначение систем автоматического регулирования (С А Р)

. В самих названиях кроется назначение, различия видны из вида задающей функции.

Стабилизирующая автоматическая система управления – это система, предназначенная поддерживать постоянным какой-либо параметр объекта.

Программная автоматическая система предназначена изменять значение управляемой величины в соответствии с заранее известной функцией времени (хотя может менять другие параметры).

Следящая автоматическая система предназначена для изменения управляемой величины в соответствии с изменением другой величины, которая действует на входе системы и закон изменения которой заранее неизвестен.

В стабилизирующих, программных и следящих системах цель управления заключается в обеспечении равенства или близости управляемой величины ее заданному значению, осуществляемое поддержанием x(t)» x_з(t), называется регулированием.

Принцип автоматического регулирования определяет, как и на основе какой информации формируется управляющее воздействие. Одним из основных признаков, характеризующих принцип регулирования, является рабочая информация, необходимая для выработки управления воздействия и структура цепи передачи воздействий в системе.

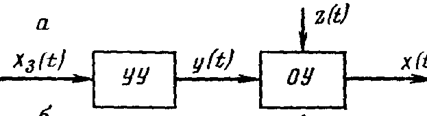

Сущность принципа заключается в том, что алгоритм управления вырабатывается только на основе алгоритма функционирования и не контролируется другими факторами-возмущениями или выходными координатами процесса. Функциональная схема показана ниже

Близость Х и Х_о обеспечивается только конструкцией и подбором физических закономерностей, действующих в элементах. Несмотря на очевидные недостатки принцип используется довольно широко. Элементы, входящие в разомкнутую цепь входит в состав любой системы, поэтому принцип представляется настолько простым, что его не всегда выделяют как один из фундаментальных принципов.

x _З (t) - задает алгоритм функционирования.

К элементам разомкнутого типа можно отнести:

логические элементы и, или, не, датчики программы и сам программный механизм, т.е. устройство пуска и, например, программированный кулачковый механизм счетно-решающие элементы.
