Типовые схемы боевого применения УАБ с телевизионными СН в составе УАК

УАБ, оснащенные телевизионными СН, применяются в составе УАК с "захватом" цели ГСН под самолетом-носителем, с совершением после сброса УАБ противозенитного маневра. Данная схема применения позволя­ет осуществить принцип "сбросил-забыл" и дает возможность летчику-оператору быть уверенным в выполнении боевого задания. Однако для обнаружения и распознавания цели самолет-носитель вынужден прибли­жаться к цели на меньшее расстояние, чем позволяет дальность полета бомбы. Так как дальность действия средств ПВО постоянно возрастает, то введение в контур наведения системы "оператор-бомба" с двусторонней линией связи (или линией передачи данных) дает возможность оператору постоянно видеть цель через камеру бомбы и дистанционно управлять УАБ после запуска, тем самым используя в полной мере аэродинамическое ка­чество УАБ, реализуя принцип "длинной руки".

При наличии трансляционно-командной линии связи наведение осуще­ствляется вплоть до попадания в цель или до момента перевода ГСН УАБ в режим автосопровождения цели на конечном участке траектории. УАБ с большой дальностью планирования и телевизионно-командной СН могут применяться по сильнозащищенным целям с известными координатами без визуального контакта с целью, когда самолет-носитель не входит в зону действия зенитных средств противника, или по групповым объектам с сис­темой ПВО, не допускающей выполнения нескольких заходов на цель. Для надежного наведения УАБ на цель линия связи должна быть помехозащищенной.

УАБ серии "Уоллай-1"Мк 1 мод. 0 и "Уоллай-Н"Мк 5 мод. 4

Бомбометание "Уоллай-Г Мк 1 мод. 0 (AGM-62A) осуществляется в следующей последовательности (рисунок 10.46). При подходе к цели летчик включает телевизионную аппаратуру бомбы. Текущее изображение мест­ности, принятое телевизионной камерой бомбы, передается на экран инди­катора кабины летчика. Обнаружив визуально цель, летчик производит ма­невр самолетом-носителем таким образом, чтобы изображение цели поя­вилось на экране индикатора самолета-носителя и совместилось с его пе­рекрестием. Затем летчик-оператор переводит ГСН УАБ в режим автомати­ческого "захвата" и сопровождения цели и производит сбрасывание УАБ. Далее бомба наводится на цель автономно, без участия летчика, который может осуществлять любой противозенитный маневр самолетом. Макси­мальная дальность полета бомбы достигает 20 км, что значительно расши­ряет возможности выбора точки сбрасывания бомбы.

Способ наведения бомбы "Уоллай-И" Мк 5 мод. 4 на цель тот же, что и для бомбы "Уоллай-1.

Схема боевого применения УАБ GBU-8 и GBU-9, созданных на базе штатных неуправляемых АБ, аналогична вышеприведенной.

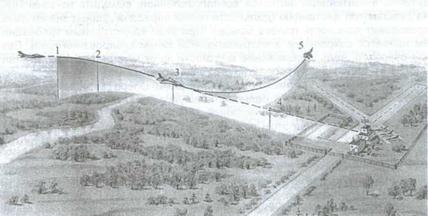

Рисунок 10.46. Схема боевого применения УАБ с телевизионной СН в составе УАК:

1 - выход в район цели; 2 - обнаружение и распознавание цели; 3 - сброс УАБ; 4 - автономное наведение УАБ на цель; 5 - выход самолета из зоны атаки цели

УАБ серии "Уоллай-II" Мк 13 мод. О, GBU-15 u AGM-130

В УАБ серии "Уоллай-И" Мк 13 мод. О, GBU-15 и AGM-130 установлена приемопередающая аппаратура, позволяющая передавать телевизионный сигнал и принимать радиокомандные сигналы по управлению УАБ, а на борту самолета-носителя размещен контейнер (рисунок 10.47), включающий при­емник телевизионного сигнала и передатчик радиокомандных сигналов. Бомба сбрасывается приблизительно в направлении цели за пределами дальности обнаружения и "захвата" цели камерой ГСН бомбы. Изображе­ние местности передается на самолет-носитель по телекомандной (транс-ляционно-командной, в данном случае телевизионно-командной) линии связи.

Летчик может сбросить бомбу вне зоны прямой видимости цели и по­сле этого выполнить любой противозенитный маневр, если принимающая

Рисунок 10.47. УАБ "Уоллай-I ER/DL" и контейнер канала связи,

размещенные на самолете-носителе А-7 "Корсар-2"

антенна в контейнере является всенаправленной, выходить из зоны ПВО на безопасную дистанцию (дальность линии передачи данных значительно превышает дальность полета бомбы). При этом единственным требовани­ем является сохранение электромагнитной линии визирования цели. Лет­чик-оператор, видя изображение местности на экране индикатора, дистан­ционно по радиоканалу корректирует траекторию полета бомбы, пользуясь при этом заранее известными ему ориентирами. Оператор может избавить­ся от помех, устанавливая равносигнальную зону антенны в направлении помехи, однако это довольно сложный ручной процесс. Самолет-носитель может менять курс, при этом летчик-оператор продолжает управлять бом­бой вплоть до попадания ее в цель. Ориентируясь по хорошо видимым объектам, он в состоянии наводить УАБ на замаскированные и неконтраст­ные цели, поскольку плохая видимость между бомбой и самолетом-носителем (например, облака) не мешает процессу наведения. В том слу­чае, когда цель видна на экране недостаточно контрастно и надежный "за­хват" ее произвести нельзя, летчик имеет возможность продолжать наве­дение бомбы на цель по радиокомандной линии до попадания в цель и тем самым проконтролировать эффективность нанесения бомбового удара. Кроме того, летчик-оператор может на конечной стадии полета произвести перенацеливание бомбы в случае необходимости. Большая дальность пла­нирования "Уоллай-II" (AGM-62) дает возможность применять их без захода в зону ПВО цели.

Принцип управления УАБ "Уоллай" и GBU-15 позволяет их применять с очень малых высот и с кабрирования против целей, которые не видны во время сброса (управляемые бомбы могут быть запрограммированы на вы­полнение противозенитного маневра после пуска). Естественно, что в необ­ходимых оперативных условиях эти бомбы могут применяться и по принци­пу "сбросил-забыл").

Описанная схема применения характерна для всех УАБ, которые име­ют телевизионно-командную СН.

Однако бомбометание УАБ (типа GBU-15) с телевизионно-командной СН можно проводить только днем при хорошей видимости и МДВ не менее 5 км, а для действий ночью и при неблагориятных метеоусловиях преду­смотрено использование тепловизионной ГСН (WGU-10/B), унифицирован­ной с ракетой AGM-65D. Изображение местности в инфракрасном спекте, получаемое посредством ТП ГСН, поступает на индикатор с растровой раз­верткой, находящийся на приборной панели самолета-носителя. Поиск и обнаружение цели производится с помощью самолетной ИК-станции пе­реднего обзора, а при ее отсутствии - через ТП ГСН. Самонаведение УАБ после захвата цели и сброса с самолета осуществляется путем определе­ния центроиды (на большой дальности) или автокорреляционным методом (при приближении к цели).
