Система оружия MW-1

Несбрасываемые контейнеры

Система оружия MW-1 фирмы МВВ (Германия) предназначена для вооружения самолета «Торнадо». Система MW-1 представляет собой подвешиваемый к самолету контейнер многоцелевого назначения, состоящий из 4 боевых блоков, в каждом из которых расположено 28 трубчатых направляющих, из которых производится отстрел боеприпасов в обе стороны, перпендикулярно направлению полета самолета. При разной скорости отстрела обеспечивается поражение различных площадей, а при автоматическом выборе интервалов - равномерное распределение точек падения боеприпасов в пределах поражаемой зоны.

Длина контейнера составляет 5,3 м, ширина 1,3 м, высота 0,7 м, а масса в зависимости от применяемого боевого снаряжения может достигать 4…5 т, из которых 3…4 т составляет масса боеприпасов. Для снаряжения контейнера MW-1 созданы и разрабатываются боеприпасы различных принципов действия и назначения. Например, для поражения бронетанковой техники предназначены малогабаритные кумулятивные бомбы КВ-44, которые загружаются в контейнер связками по три группы из семи штук с каждой стороны трубчатой направляющей. Скорость выброса каждой группы различна и составляет 50, 20 и 10 м/с, время отстрела их из контейнера 0,6 с, при этом точность бомбометания с малых высот (30…200 м) при скорости полета до 1100 км/ч достигает 30 м. По оценке германских специалистов, самолет «Торнадо» с системой оружия MW-1, снаряженной суббоеприпасами КВ-44, при одном заходе на групповую цель из 10 танков способен уничтожить не менее 4. Контейнер MW-1 позволяет также производить разбрасывание мин на площади 500Х2000м, например противотанковых мин MIFF.

Специально для вывода из строя ВПП и рулежных дорожек аэродромов создана бетонобойная бомба «Штабо». Эта бомба с кумулятивным и осколочно-фугасным действием позволяет выводить из строя укрытия и уничтожать в них самолеты. Считается, что истребитель-бомбардировщик «Торнадо» с системой оружия MW-1 за один заход способен вывести из строя 16 укрытий самолетов, а два – полностью аэродром.

На рисунках 11.1, 11.2 приведена подвеска контейнера MW-1 под фюзеляжем самолета и выброс боевых элементов.

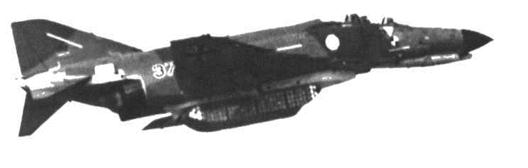

Рисунок 11.1. Контейнер MW-1 под фюзеляжем самолета F-4

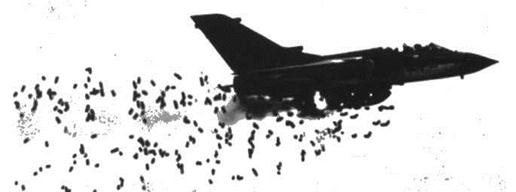

Рисунок 11.2. Выброс боевых элементов из контейнера MW-1
