Генераторы ошибок усиления постоянных и медленноменяющихся сигналов

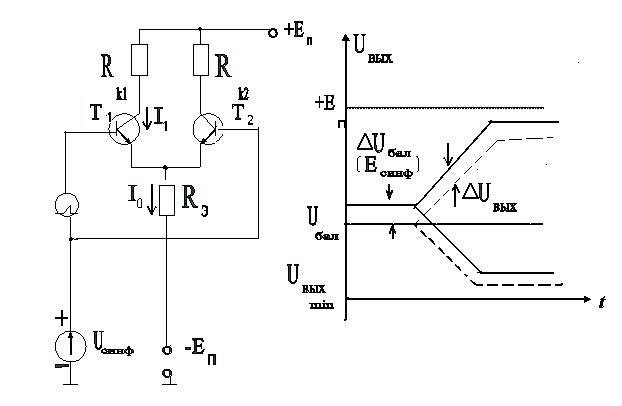

4.1 Для реального ДУ существуют разбалансирующие факторы (различные генераторы ошибок). Например, в некоторых случаях входной сигнал подаётся на оба входа не относительно общей шины, а относительно общего источника, который для ДУ становится синфазным сигналом и образует на выходе отклик в виде ошибочного сигнала Рисунок 4 - Схема ДУ с дифференциальным включением сигнала U_СД относительно синфазного сигнала U_синф (дополнительного источника питания датчика или смещающей цепи предыдущего каскада).

4.2 Способность ДУ различить малый дифференциальный сигнал на фоне большого синфазного сигнала характеризуется коэффициентом ослабления синфазной помехи и определяет качество ДУ.

4.3 Ошибка от синфазного сигнала, приведенная ко входу оценивается коэффициентом ослабления синфазного сигнала:

КОСС = 20 lg(К_синф/К_д)

U_синф = Е_синф *10^{косс / 20};

Е_синф=5В; коСс= - 80дб; ΔU_синф = 0,5 мВ;

3.2 Ошибки, обусловленные неидентичностью параметров транзисторов:

· разность входных токов базы DI_б в виду того, что (b₁ ¹b₂);

· разность входных напряжений DU_бэ, равная разности между U_бэ1 и U_бэ2 (U_бэ1 ¹ U_бэ2); (1-10 мВ);

За счет этих причин возникает напряжение смещения нуля U_смо - напряжение, которое необходимо подать на один из входов, чтобы сбалансировать выходы ДУ.

3.3 Ошибки от воздействия температуры

· температурный уход разности входных токов DI_б/DT (мкА/⁰С);

· температурный уход напряжений U_бэ /DT (мкВ/⁰С)

· температурный уход напряжения смещения нуля U_смо /DT (мкВ/⁰С);
