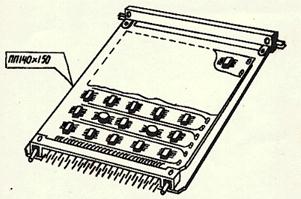

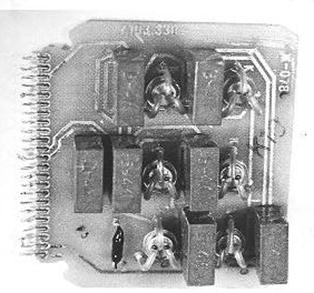

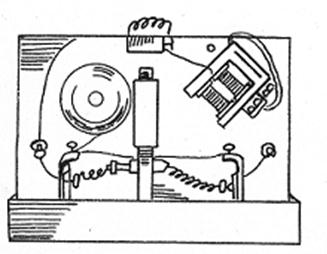

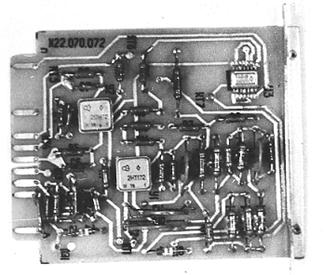

Весь процесс разработки ЭС состоит из двух этапов: научно-исследовательская работа (НИР) и опытно-конструкторская работа (ОКР) (рисунок 5).

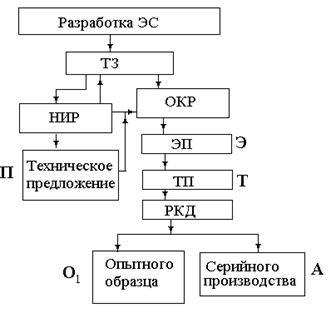

Рисунок 5 - Стадии разработки ЭС
На этапе НИР осуществляется разработка ТЗ и технического предложения.
ТЗ в общем случае должно состоять из следующих разделов:
– наименование и область применения (использования);
– основания для разработки;
– цель и назначение разработки;
– источники разработки;
– технические (тактико-технические) характеристики;
– экономические показатели;
– стадии и этапы разработки;
– порядок контроля и приемки;
– приложение.
Техническое предложение. Определение по ГОСТ 2.103–68.
Объем работ, проводимых на стадии технического предложения, установлен ГОСТ 2.118–73.
Обязательные документы:
– ведомость технического предложения,
– пояснительная записка – ПЗ.
Всем конструкторским документам (КД), выпущенным на стадии технического предложения, присваивается литера «П».
Этап ОКР содержит стадии разработки эскизного проекта, технического проекта, рабочей конструкторской документации. Для каждой стадии разработки определяются обязательные КД.
Эскизный проект. Определение по ГОСТ 2.103–68.
Объем работ, проводимых на стадии эскизного проекта, установлен ГОСТ 2.119–73.
Обязательные документы:
– ведомость эскизного проекта,
– пояснительная записка – ПЗ.
Литера – «Э».
Технический проект. Определение по ГОСТ 2.103–68.
Объем работ, проводимых на стадии технического проекта, установлен ГОСТ 2.120–73.
Обязательные документы:
– ведомость технического проекта,
– пояснительная записка – ПЗ,
– чертеж общего вида – ВО.
Литера – «Т».
Рабочая конструкторская документация. Определение по ГОСТ 2.103–68.
Объем работ, проводимых на стадии рабочей конструкторской документации, установлен ГОСТ 2.121–73.
Обязательные документы:
– чертеж детали,
– сборочный чертеж,
– спецификация.
Литера КД:
– предварительного испытания – «О»;
– приемочных испытаний – «О1»;
– повторных приемочных испытаний – «О2»;
– испытаний установочной серии – «А».
