Дифференциальные параметры

Дифференциальные параметры устанавливают взаимосвязь между бесконечно малыми приращениями токов и напряжений

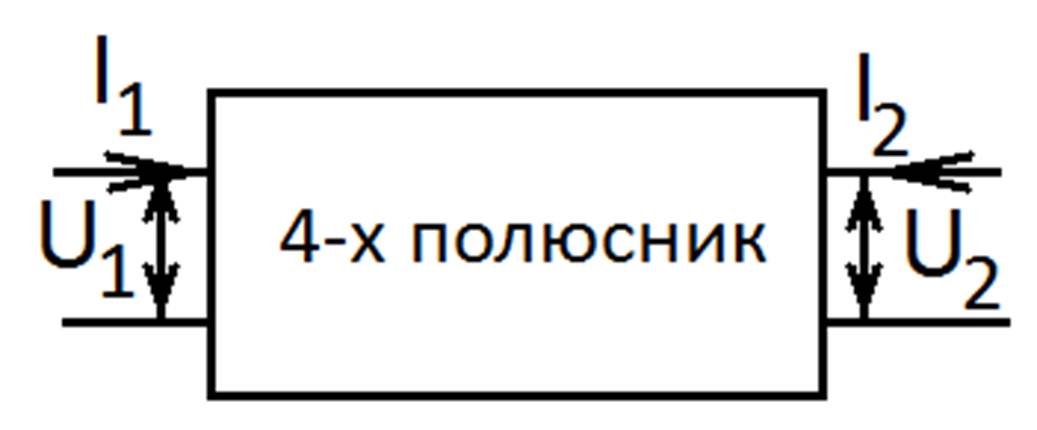

В системе y –параметров

i₁=f(u₁,u₂)

i₂=f(u₁,u₂)

В схеме включения ПТ с ОИ

I₁= i_З, i₂= i_С, u₁= u_ЗИ, u₂= u_СИ

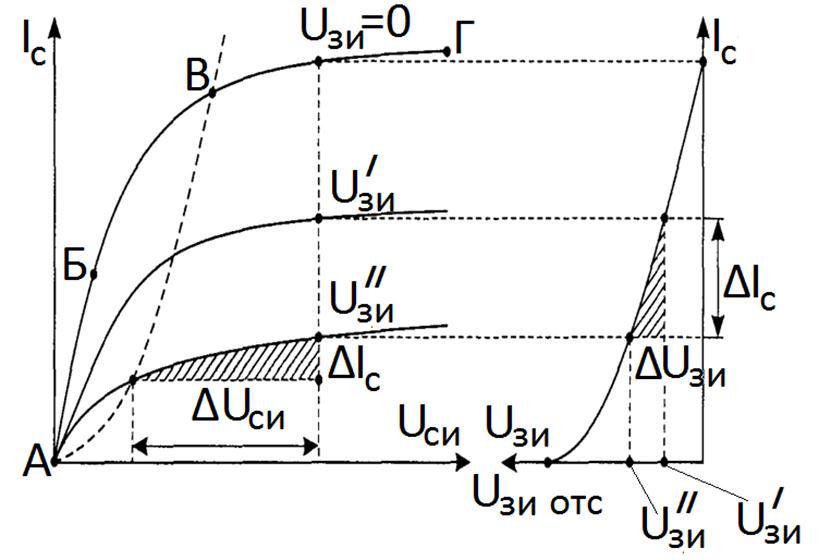

Полагая du_зи = 0, т.е. U_зи = const, можно найти у₂₂, а считая du_си = 0, т. е. U_си = const, определить у₂₁.

Крутизна S определяется при U_си = const

измеряется в [мА/В]

Выходная проводимостьG определяется при U_зи = const

Коэффициент усиления μ характеризует сравнительное воздействие напряжений стока и затвора на ток стока

Параметр μ связан с параметрами S и R_i:

SR_i= μ
