Трехкадровая камера.
Камера с задней разверткой.
Камера с задней разверткой производит сканирование в плоскости изображения. Принцип работы такой камеры (рис. 3.1) напоминает технологию сканирования, реализованную в сканерах с построчным считыванием информации. Сканирующая головка, содержащая линейку светочувствительных ПЗС, перемещается с небольшим шагом вдоль задней фокальной плоскости камеры поперек изображения, регистрируя за каждый шаг одну строку точек. Камеры, в которых применяется такой принцип, позволяют получать изображения с высоким разрешением, но время экспозиции может достигать нескольких минут, что делает технику задней развертки непригодной для съемки движущихся объектов или при работе со вспышкой. Во время сканирования затвор камеры остается открытым, поэтому необходимо использовать постоянное освещение, так как ни вспышка, ни стробоскоп в данном случае не годятся.
Трехкадровая камера предназначена для регистрации цветных изображений неподвижных объектов. В качестве светочувствительного датчика используется двумерная матрица ПЗС. Плоские двумерные матрицы имеют гораздо меньшее разрешение, чем линейные. Каждый элемент матрицы формирует одну точку изображения. Экспозиция производится с такой скоростью, что можно пользоваться освещением от обычной вспышки.
Для регистрации цветного изображения нужно сделать три отдельных снимка через три светофильтра (красный, зеленый и синий). Между экспонированиями диск со светофильтрами поворачивается таким образом, чтобы в момент съемки перед матрицей находился красный, зеленый или синий фильтр.
Технология, реализованная в однокадровых камерах с одной матрицей, обеспечивает высокую скорость оцифровки изображения, но характеризуется более низким разрешением и худшей цветопередачей, чем «многоснимочная» технология. Такие камеры называются также камерами с вычислением цветов.
Как и в трехкадровой, в однокадровой камере с одной матрицей (рис. 3.2) используется плоская матрица, но данные о цвете регистрируются не через отдельные фильтры, а через нанесенный на поверхность ПЗС-матрицы пленочный фильтр, состоящий из красных, зеленых и синих элементов.

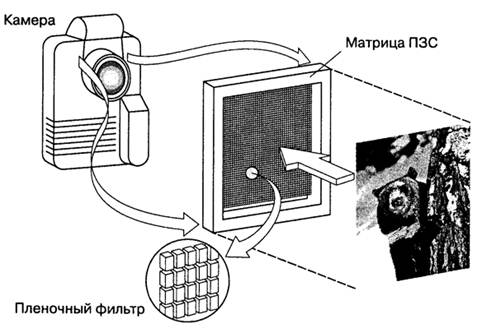

Рис. 3.2. Принцип действия однокадровой камеры с одной матрицей
Данные о каждой точке изображения регистрируются только в одном из трех цветов (например, в красном). Для добавления к нему надлежащих долей зеленого и синего программа обработки интерполирует данные о цветах соседних точек. Поскольку требуется всего одна экспозиция, однокадровые камеры обеспечивают съемку движущихся объектов.
Принцип действия однокадровой камеры с тремя матрицами (камеры для однокадровой цветной съемки), в состав которой входят три матрицы, заключается в расщеплении приходящего света на красную, зеленую и синюю составляющие, причем каждая из них направляется на свою матрицу. В одних моделях каждая матрица регистрирует свой цвет, в других - объединяются плоская матрица, на поверхность которой нанесены красный и синий пленочные фильтры, и две дополнительные матрицы с зелеными фильтрами. Во втором случае интерполяция производится только по двум цветам, что приводит к повышению качества зафиксированного изображения. Недостатком этого способа регистрации является относительно невысокое разрешение.
