Сканеры позволяют вводить в компьютер изображения, представленные в виде текста, рисунков, слайдов, фотографий на плоских носителях (обычно на бумаге, пленке или фотобумаге), а также изображения объемных объектов небольших размеров. Сканер при считывании изображения представляет его (дискретизирует) в виде совокупности отельных точек (пикселов) разного уровня оптической плотности - основной характеристики изображения. Информация об уровнях оптической плотности этих точек анализируется, преобразуется в двоичную цифровую форму и вводится для дальнейшей обработки в систему. Анализ изображения осуществляется методом сканирования (отсюда название устройства - сканер).

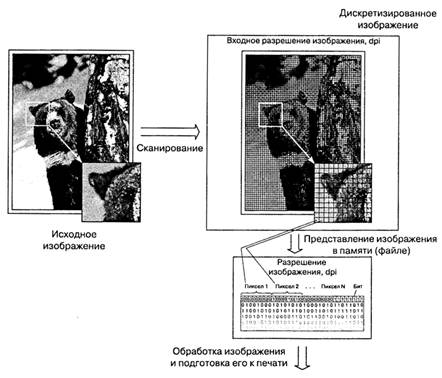

Рис. 3.1. Цифровое представление изображения.
Процесс сканирования при анализе изображения заключается в том, что, перемещая сфокусированный световой луч, можно произвести поэлементное считывание двумерного изображения, рассчитанного на наблюдение в отраженном или проходящем свете. Световой поток, приобретающий при этом амплитудную модуляцию вследствие взаимодействия с изображением, можно собрать и преобразовать в электрический сигнал, пригодный для передачи, обработки и записи (рис. 3.1).
|
|
|
В основном применяется метод прямоугольного линейного растрового сканирования. При растровом сканировании одиночный сканирующий луч перемещается (разворачивается) по последовательности близко расположенных прямых линий с быстрым переходом от конца одной линии сканирования (строки) к началу следующей.
Растровая развертка образуется из двух ортогональных составляющих - строчной развертки (х-развертки) и кадровой развертки (у-развертки), создающей интервал между соседними строками для последовательного перекрытия всего изображения в целом.
Основными параметрами технической характеристики сканеров являются:
- разрешение (разрешающая способность);
- глубина цвета;
- порог чувствительности;
- динамический диапазон оптических плотностей;
- максимальные размеры сканирования;
- коэффициент увеличения.
