Датчики ПЗС

Датчик на основе ПЗС - это твердотельный электронный компонент, состоящий из множества крошечных светочувстви­тельных элементов, которые формируют электрический заряд, пропорциональный интенсивности падающего на них света. В основу работы ПЗС положена зависимость проводимости перехода обыкновенного полупроводникового диода от степени его освещенности.

В одной линейке ПЗС может быть от нескольких сотен до не­скольких тысяч фоточувствительных ячеек. Размер элементар­ной ячейки ПЗС является критичным параметром, так как от него зависит не только разрешающая способность сканера, но и максимальная величина удерживаемого заряда, а следователь-

Увеличение разрешающей способности сканера приводит к сужению его динамичес­кого диапазона. Хотя и считается, что спектральный диапазон ПЗС может перекрывать весь видимый спектр, но. как и у боль­шинства полупроводниковых фотоприемников, синяя область спектра для них труднодоступна, а наибольшая чувствитель­ность наблюдается ближе к красной области.

ПЗС используют в основном в планшетных (рис. 4.4) и про­екционных сканерах, а также в цифровых фотоаппаратах. В последних двух случаях используются как линейные, так и мат­ричные ПЗС.

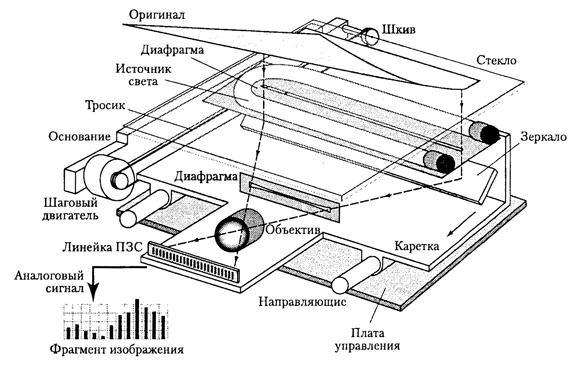

Рис. 4.4. Пример использования линейного ПЗС в планшетном сканере
