Датчики ФЭУ

В современных сканерах в основном применяются фото­приемники двух типов: фотоэлектронные умножители (ФЭУ) и приборы с зарядовой связью (ПЗС). Иногда применяются фотодиоды (ФД).

Фотоэлектронные умножители в качестве светочувствитель­ных приборов используются в барабанных сканерах (рис. 4.5).

ФЭУ усиливают свет ксеноновой или вольфрамово-галогенной лампы, промодулированный изображением, который с помо­щью конденсорных линз или волоконной оптики фокусирует­ся на чрезвычайно малой области оригинала. Фототок, возни­кающий в фотоэлементе под воздействием света, прямо про­порционален интенсивности падающего на него светового по­тока. Особенность ФЭУ как фотоприемника заключается в том, что благодаря системе динодов коэффициент пропорциональ­ности удается увеличить в миллионы раз (до восьми порядков). Спектральный диапазон ФЭУ для полиграфических целей так­же безупречен, так как он полностью перекрывает видимый спектр световых волн.

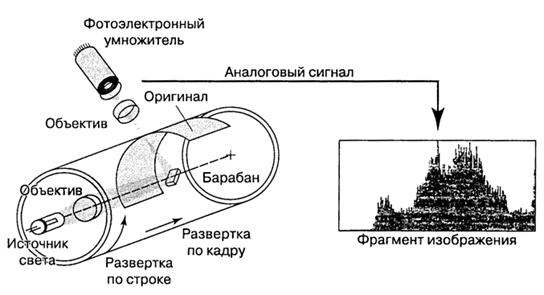

Рис. 4.3. Схема работы ФЭУ барабанного сканера
