Рис. 2.13. Схема электропрофилирования
Электропрофилирование (ЭП)
Рис. 2.12. Типы электроразведочных установок
ЭП выполняется путем перемещения электроразведочной установки с заданными и не изменяющимися параметрами по системе профилей. Способ движения обычно челночный. Профили располагаются, как правило, вкрест простирания искомых объектов (рис.2.13).

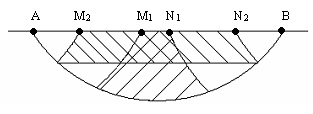

Размеры электроразведочных установок и шаг перемещения выбирают исходя из предполагаемой глубины залегания объектов. Чем больше длина АВ и меньше MN, тем глубинность исследований увеличивается (рис. 2.14). Мерой увеличения является коэффициент установки kAM1N1B>kAMNB.
