Рис. 2.49. Схема наблюдений методом ВСП
Этот процесс многоуровневый и, как для других геофизических методов, разделяется на два этапа: 1) собственно сейсмическая интерпретация (интерпретация сейсмотрасс), 2) геологическая интерпретация, то есть решение обратной задачи сейсморазведки.

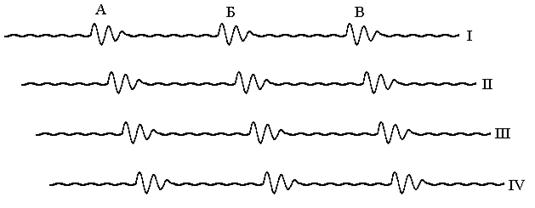

Сейсмическая интерпретация состоит из визуального воспроизведения записей (на бумажном носителе или на экране дисплея) с их последующим нормированием (выравниванием) и фильтрацией в различных частотных диапазонах по сейсмотрассе. Основная задача сейсмической интерпретации - выделить однократные волны, которые несут полезную информацию на фоне многократных волн-помех. Далее производится сопоставление отфильтрованных сейсмотрасс, то есть их корреляция (рис. 2.50). При этом следует отметить, что в процессе фильтрации однократных волн от маркирующих горизонтов уверено выделяются лишь в тех случаях, когда толщина слоев сопоставима с длиной волны. В противном же случае фиксируются отражения от неких промежуточных горизонтов, так как тонкие слои являются «прозрачными».
