Лекция №8. Современные методы борьбы с помехами в электронных устройствах заключаются в снижении мощности помех в устройствах

Современные методы борьбы с помехами в электронных устройствах заключаются в снижении мощности помех в устройствах, создающих помехи, и в защите электронных устройств мерами – электромагнитное и электростатическое экранирование, заземление, селекция и обработка сигнала.

В заключение заметим, что для всех электронных устройств существуют государственные и межгосударственные нормы на уровень допустимых помех, создаваемых этими устройствами. Примеры можно найти в технических описаниях различных электронных устройств.

Для снижения уровня этих помех применяют экранирование устройств и установку фильтров в проводах сетевого питания (см. пример на рис.7.13). Такой же фильтр применяется в портативных устройствах для «размножения» сетевых розеток, которые называются «сетевыми фильтрами».

Рис.7.13. Схема простого сетевого фильтра для подавления высокочастотных помех из сети в приемник и от приемника в сеть.

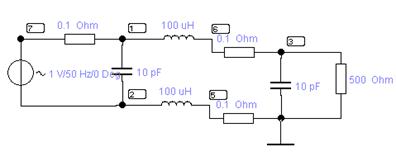

На рис.7.14. приведены схема модели такого фильтра и его амплитудно-частотная характеристика.

Рис.7.14. Сетевой фильтр и его АЧХ.

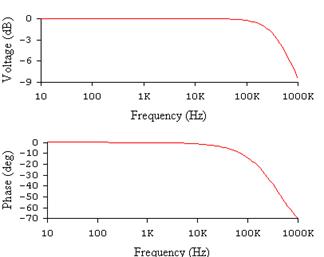

На АЧХ сетевого фильтра рис. 7.14 видно, что он существенно уменьшает уровень помехи из сети при частотах более 100кГц.

Как отмечалось на первой лекции из-за необходимости представления информации, требуемой для выполнения лабораторных работ, была выбрана последовательность от элемента электроники к устройству, прибору.

Теперь мы обращаемся к другим базовым элементам электроники и последующему изучению устройств, содержащих эти элементы.
