Обратные связи (ОС), примеры которых были рассмотрены в различных схемах с операционными усилителями, весьма широко используются в электронике. Дело обстоит так, что трудно найти практическую схему, где бы обратная связь не использована.
Общий принцип ОС состоит в том, что часть выходного сигнала подается на вход усилителя. В зависимости от характера используемой выходной величины различают ОС по напряжению и по току.
На рис. 10.15. приведена структурная схема устройства с обратной связью по напряжению.
Рис.10.15. Структурная схема усилителя с ОС по напряжению.

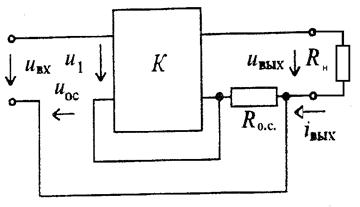

Другой вариант – ОС по току приведен на рис.10.16.
Рис.10.16. Структурная схема усилителя с ОС по току.
Напряжение u 1, поступающее на вход усилительного устройства K, может быть меньше, чем u вх, если u 1= u вх - u ос, как на рис.10.15 и 10.16 при отрицательной обратной связи, или больше (при положительной ОС в других схемах).
Отрицательная обратная связь используется в усилителях для улучшения их свойств:
-расширение динамического диапазона амплитудной характеристики,
|
|
|
-расширение полосы пропускания на амплитудно-частотной характеристике,
-увеличение входного сопротивления,
-уменьшение выходного сопротивления,
-температурная стабилизации свойств.
Положительная ОС связь применяется в электронных генераторах для получения электрических колебаний заданной формы.
