Типовые цифровые электронные устройство
Цифровые электронные устройства (ЦЭУ) преобразуют совокупность входных сигналов [X] в выходные сигналы [Y]. Различают комбинационные и последовательностные ЦЭУ.
В комбинационных ЦЭУ состояние выходов полностью определяется состоянием входов (т.е. не зависят от предыстории).
Различают комбинационные ЦЭУ:
- шифраторы,
- дешифраторы,
- мультиплексоры,
- демультиплексоры,
- арифметические,
- арифметико-логические устройства (АЛУ).
В последовательностных ЦЭУ (конечные автоматы, микропроцессоры, регистры) состояние выходов зависит не только от значений входных сигналов, но и от последовательности их установления. Поэтому в этих устройствах есть элементы памяти.

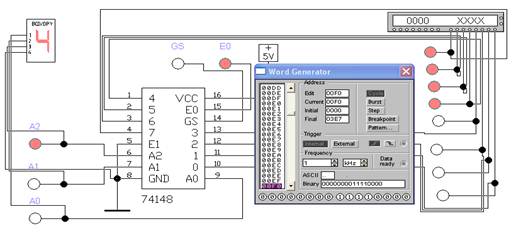

Пример шифратора на интегральной схеме 74148 приведен на рис. 12.7
 |
Рис.12.7. Demo_13_3a. Пример шифратора 74148. Преобразование с приоритетом старшего разряда десятичного числа 240 в шестнадцатиричном представлении в восьмиричный код (4).
Шифратор имеет таблицу истинности, представленную на рис.12.8. Значения младших разрядов учитываются, если старший разряд 1.
|
|
|
Рис.12.8. Шифратор с приоритетом старшего разряда.
В примере на выходе шифратора в двоичном коде образуется номер 4 старшего разряда, который соответствует установленному на входе числу
(00F0 в 16-ричной системе, 240 в десятичной).
(0080/128-1, 00C0/192-2, 00E0/224-3,00F0/240-4,00F8/248-5, 00FC/252-6,00FE/254-7)
Таким образом шифратор (кодер) преобразует единичный сигнал на одном из входов в n- разрядный десятичный код.
Обычно шифратор имеет входов больше, чем выходов. На его выходах устанавливается двоичный код, соответствующий десятичному номеру возбужденного информационного входа. Это комбинационные ЦЭУ, которые распознают кодовую комбинацию входных сигналов (например, из 8 бит) и устанавливает сигнал на одном или ряде выходов (3-5 полюсов). Шифратор позволяет управлять работой нескольких исполнительных механизмов, цифровым дисплеем и др. устройствами в соответствии с состоянием многих переменных.
