Компьютерные осциллографы

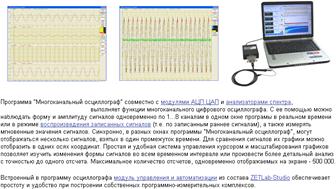

Компьютерные осциллографы (КО) базируются на ПК со специальной программой. Ниже на рис.15.6 приведен пример КО на ноутбуке.

Рис.15.6

Сигналы на ПК поступают со специального блока сопряжения (БС), содержащего коммутаторы, усилители, АЦП и ЦАП. БС могут подсоединяться с USB портом, последовательным или параллельным портами ПК или устанавливаться внутри ПК на системный разъем в качестве дополнительной платы. На рис. 15.7 приведен пример такой платы, которая устанавливается внутри ПК.

Рис.15.7

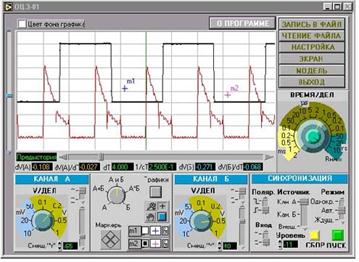

Специальная программа, установленная на ПК, формирует на экране интерфейс пользователя, имеющей вид лицевой панели цифрового осциллографа.

Рис.15.8

Манипуляции мышкой и клавиатурой позволяют получить нужные осциллограммы.
