Электронные аналоговые омметры

Омметры используются для измерения сопротивлений постоянному току резисторов, участков цепи, проводов, заземляющих устройств, электрической изоляции. Для проведения измерений необходимо обеспечить отсутствие (или неактивность) источников электрической энергии в схеме, где производится измерение. В противном случае результаты измерений будут ошибочными. При измерении сопротивлений отдельных устройств и элементов важно отсоединить этот объект от других. Иначе будет измерено сопротивление совокупности объектов.

В аналоговых омметрах происходит преобразование сопротивления в напряжение. На рис.15.13 и 15.14 приведены 2 варианта схемы омметра.

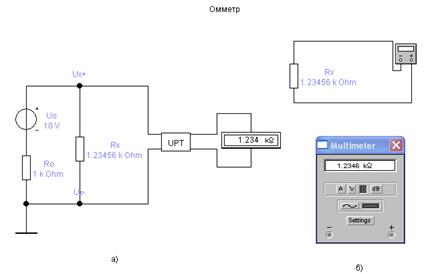

В первом варианте на рис.15.13,а омметр содержит источник постоянного напряжения U _o и добавочный резистор Ro. Показание вольтметра, подключенного к выходу УПТ, равно Ux (Rx).= K U _o Rx /(Ro + Rx).

При Rx =0 Ux = 0, при Rx =∞ Ux = U _o. Промежуточным значениям Rx соответствуют значения Ux (Rx). Эти свойства позволяют найти сопротивление по шкале прибора, градуированной предварительно в единицах сопротивления. На рис.15.13, бпоказано измерение сопротивления мультиметром.

Во втором варианте на рис.15.14 измеряемое напряжение равно Ux = K U _o Ro /(Ro + Rx). При Rx =0 Ux = U _o, при Rx =∞ Ux =0. В этом варианте крайняя левая отметка шкалы соответствует бесконечному сопротивлению.

Шкала индикатора омметра градуируется в единицах сопротивления (Ом, кОм, МОм).

Для обеспечения точности измерения сопротивления, указанной в паспорте прибора, перед измерением необходима настройка омметра.

Сигнальные провода, которыми прибор соединяется с объектом измерения, соединяют между собой. Потенциометром установки нуля (ручка управления выведена на внешнюю поверхность корпуса прибора) устанавливают индикатор на значения нулевого сопротивления. Если есть ручка установки «бесконечности», то с ее помощью при разомкнутых сигнальных проводах устанавливают индикатор на значение бесконечного сопротивления.
