Молекулярная структура полимера определяется составом и геометрическим расположением атомов, входящих в его элементарное звено, очередностью появления тех или иных заместителей у атомов основного скелета макромолекулы.
В зависимости от взаимного пространственного расположения атомов скелета макромолекулы, в молекулярной структуре полимеров различают линейные, разветвленные, лестничные и пространственные полимеры (рисунок 31.1).

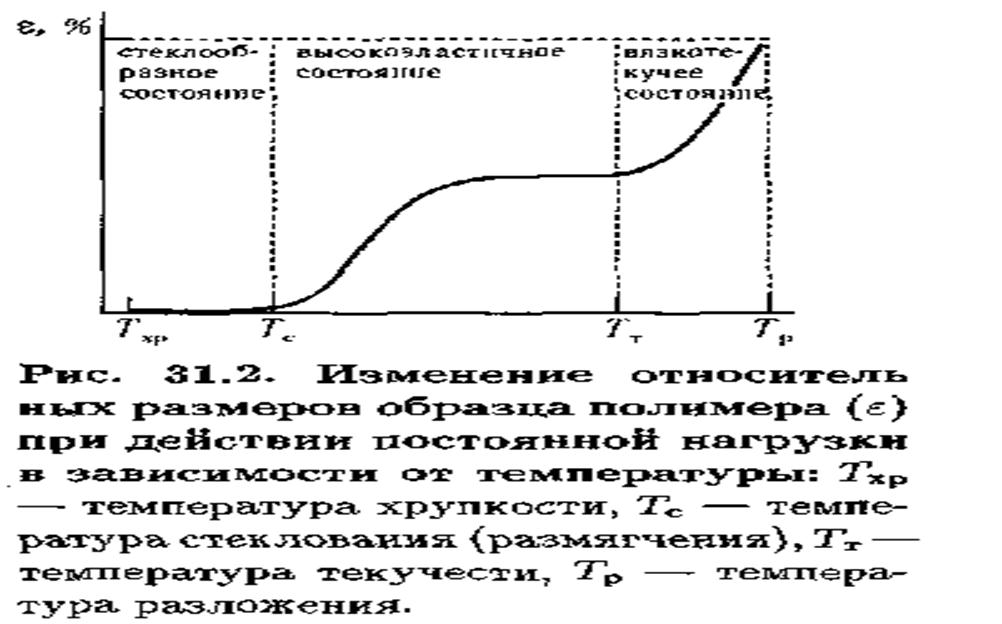

Рассмотрим как изменяется состояние линейного термопластичного аморфного полимера по мере повышения температуры.

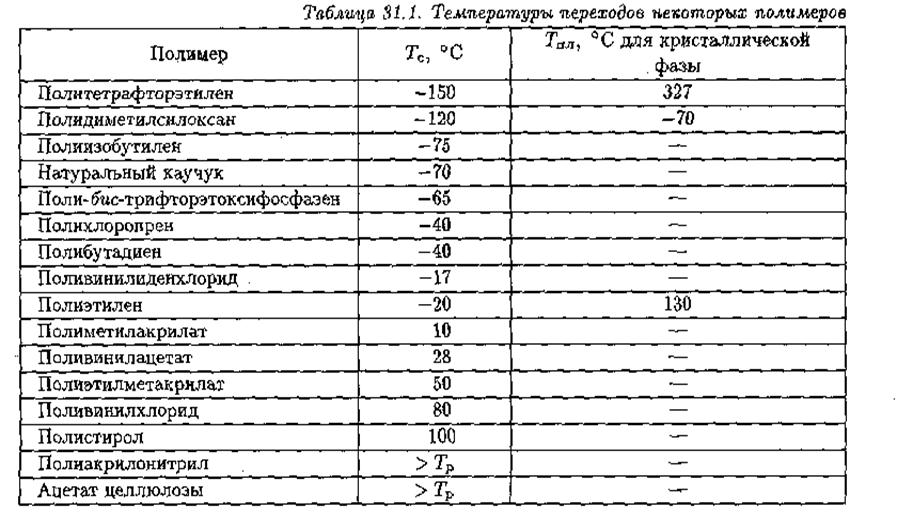

Важной эксплуатационной характеристикой полимера является температура стеклования (Тс). Это усредненный температурный интервал перехода из стеклообразного в высокоэластичное или наоборот. Значения Тс для некоторых полимеров приведены в табл. 31.1.
Температура текучести (Тт) – это переход из высокоэластичного в вязкотекучее состояние.
