Схемы сетей электропитания
Различные формы сетей электропитания отличаются заземлением источника питания и электрического устройства. Обычно применяются следующие системы:
• ТN-C;
• ТN-С-S
• ТN-S;
• TТ;
• IТ.
Буквы означают следующее.
1-я буква режим нейтрали источника тока:
• Т - непосредственное заземление нейтрали;
• I — изолированная нсйтраль.
2-я буква — состояние доступных проводящих частей относительно земли:
• Т — корпус электрического устройства непосредственно заземлен;
• N — корпус электрического устройства соединен с глухозаземленной нейтралью источника тока.
3-я буква — отношение между проводом нейтрали рабочего заземления и проводом защитного заземления РЕ (только для ТN-сети):
• С -N-провод и РЕ-провод прокладывается как РЕ провод (провод рабочего заземления, совмещенный с защитным проводом) от источника тока до электрического устройства;
• S-N-провод и РЕ-провод прокладываются раздельно от источника тока до корпуса электрического устройства.
|
|

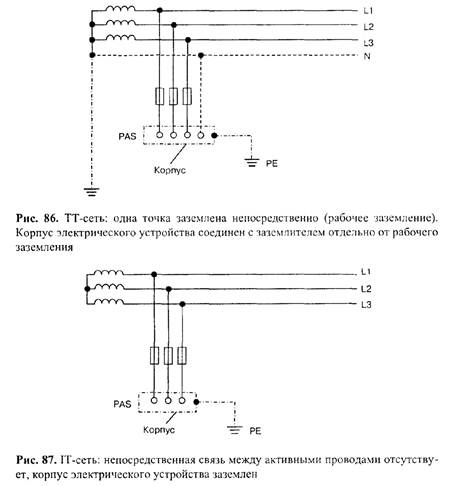

При ТN-С-S системе провода N и РЕ сначала прокладываются как единый РЕ провод от источника тока до электрического устройства и затем делятся и прокладываются отдельно. После разделения прокладка обоих проводов вместе не разрешается. На рис. 84—87 представлены различные формы сети электропитания.
В зависимости от структуры сети по-разному решаются проблемы электромагнитной совместимости. В таблице 16 дано сравнение сетей разных структур в отношении электромагнитной совместимости.
Импульс испытательного тока при коммутациях регламентирован нормами МЭК-60-1. Длительность фронта импульса 8/20 мкс определяется с помощью вспомогательной прямой, проведенной по точкам, соответствующим 10 и 90% максимального значения тока. Разница во временах пересечения этой прямой с осью абсцисс и горизонтальной прямой, проведенной через точку максимума, должна составлять 8 мкс. Допуск на длительность фронта составляет 10% (0,8 мкс). Длительность импульса определяется как время от условного начала импульса до момента уменьшения импульса до 50% от максимального значения. Длительность стандартного испытательного импульса составляет 20±2 мкс. Аналогично характеризуются и другие импульсы испытательных токов, например, импульс 8/80 мкс; 10/350 мкс; 0,25/100 мкс.
Импульс 8/20 мкс непосредственно не связан с током молнии. Он появляется при перекрытии изоляции в результате грозовых перенапряжений или срабатывании разрядников, нелинейных ограничителей перенапряжений. Его фронт и длительность формируются переходными процессами.
