Проблема ЭМС и стойкости РЭС к воздействию МЭМП тесно связана с существованием непреднамеренных (паразитных) электромагнитных связей и помех, наличие которых ухудшает эффективность работы РЭС. При этом особое значение в обеспечении требований ЭМС и повышении стойкости РЭС к воздействию МЭМП, особенно на ранних стадиях их разработки, приобретает знание ЭМО, создаваемой источниками мощных электромагнитных помех.
Помеха — это нежелательное электрическое и (или) магнитное воздействие на РЭС, которое может привести к ухудшению качества их функционирования.
Мощные электромагнитные помехи — это помехи, которые могут привести к необратимым процессам в элементной базе РЭС отказу и выходу из строя радиоэлектронного средства.
Определить точно количественную границу термина мощные помехи по сравнению с помехой трудно. Так, например, степень воздействия на кристаллические смесители и детекторы радиолокационных приемников зависит от полной энергии импульсов помех длительностью менее 10 нс. Энергия помехи 0,1... 1 мкДж вызывает выгорание полупроводниковых приборов, используемых в диапазоне частот 1... 10 ГГц. для полупроводниковых приборов, применяемых на более высоких частотах, уровни выгорания варьируются в пределах 0,01...0,1 мкДж. Воздействие одиночных импульсов длительностью более 10 нс зависит от мощности. Выход из строя приборов, используемых на частотах ниже 10 ГГц, происходит обычно при уровнях максимальной (импульсной) мощности выше 5 Вт. Приборы, рассчитанные на работу при более высоких частотах, выходят из строя при уровнях импульсной мощности свыше 0,5 Вт. Ухудшение свойств, возникающее под действием последовательности импульсов, происходит при существенно более низких уровнях мощности, чем в случае одиночного импульса. Типичный уровень такой мощности для последовательности импульсов составляет 1 % от мощности одиночного импульса.
|
|
|
По форме помехи разделяют на импульсные и регулярные. Импульсные помехи это одиночные импульсы или их последовательность, произвольные по форме и различные по амплитуде, которые появляются в случайные моменты времени, причем для последовательности импульсов интервалы между ними, как правило, больше длительности самих импульсов.
Регулярные помехи определяются как гармонические. В промышленных условиях это помехи с частотой сети и (или) ее гармоник.

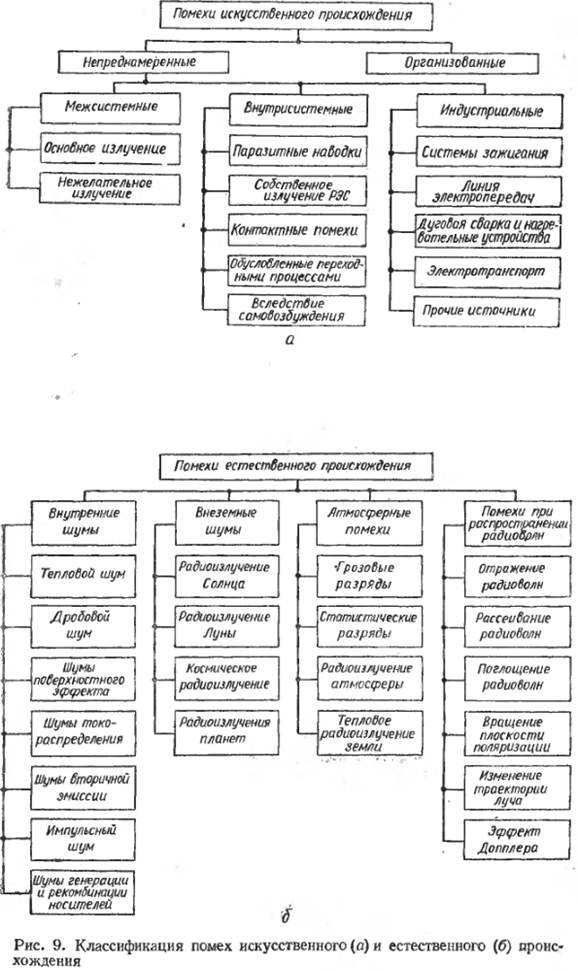

В зависимости от вида и характера источников излучения, МЭМП делятся на два больших класса: помехи естественного.и искусственного происхождения.
Помехи искусственного происхождения возникают в процессе человеческой деятельности. Помехи естественного происхождения не связаны с процессами жизнедеятельности человека и существуют независимо от них.
|
|
|
Помехи искусственного происхождения, в свою очередь, делятся на непреднамеренные и организованные.
Непреднамеренные помехи возникают в процессе использования человеком различного рода устройств, генерация помех которыми является естественным следствием их функционирования.
Организованные помехи создаются искусственно с целью ухудшения функционирования или вывода из строя РЭС. Организованные помехи в теории обеспечения требования ЭМС РЭС не рассматриваются. Тем не менее на практике они имеют место, и по характеру своего воздействия на элементы РЭС во многом идентичны мощным непреднамеренным электромагнитным помехам, особенно с точки зрения влияния на нормальное функционирование РЭС предполагаемой неблагоприятной ЭМО, в которой могут оказаться эти средства.
Основными источниками мощных электромагнитных помех являются: грозовые разряды; радиоэлектронные средства (мощные радиопередающие средства и радиолокационные станции); высоковольтные линии электропередачи; контактная сеть железных дорог, а также высоковольтные установки для научных исследований и технологических целей.
