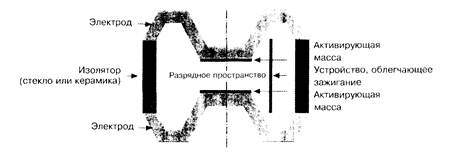

Электроды в разрядном пространстве покрыты активирующей массой. Специальные газонаполненные разрядники имеют вспомогательный электрод для зажигания (см. рис. 103). Чтобы гарантировать малый разброс разрядного постоянного напряжения, газонаполненные разрядники имеют внутри слабое радиоактивное покрытие электродов. В зависимости от типа и изготовителя достижимы токи до 40 кА (импульс 8/20 мкс).
После зажигания напряжение между электродами падает сначала до напряжения тлеющего разряда, а потом при возрастании тока в газонаполненном разряднике — до напряжения горения дуги. Напряжение горения дуги составляет обычно 10-20 В. Газонаполненные разрядники очень быстро срабатывают (характерные времена срабатывания лежат в микросекундной области).

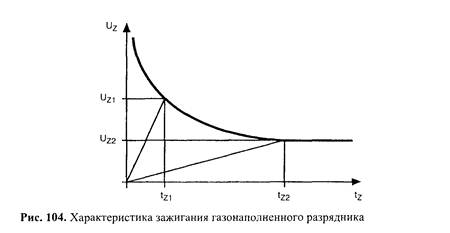

Недостатки газонаполненных разрядников связаны с характеристиками зажигания и гашением сопровождающего тока. Рис. 104 показывает напряжение зажигания в зависимости от нарастания переходного напряжения. Медленно нарастающее напряжение с крутизной примерно 100 В/с пересекает характеристику зажигания в момент tZ2 в области электрической прочности при постоянном напряжении. Напряжение пробоя обозначено через UZ2 При более быстрых переходных процессах в микросекундной области имеет место пересечение характеристики зажигания при существенно большем напряжении. На рис. 104 точка пересечения обозначена координатами tZ1 и UZ1 Это напряжение может превышать электрическую прочность разрядника при постоянном напряжении во много раз. Таким образом, газонаполненный разрядник имеет зависящую от времени характеристику зажигания. Это означает, что защитный уровень при защите от переходных перенапряжений нельзя точно сформулировать. Этот эффект объясняется тем, что для ионизации благородного газа требуется время.
В сети с низким полным сопротивлением из-за высокого тока дуга не гаснет при переходах тока через ноль. В этом случае следует использовать вспомогательное средство гашения — включенную последовательно е разрядником плавкую вставку. В сети с высоким полным сопротивлением даже при номинальном напряжении и при постоянном напряжении проблем с гашением дуги не возникает. В цепях постоянного тока с номинальным напряжением, меньшим падения напряжения на дуге, газонаполненный разрядник гасит дугу самостоятельно.
