Самонаклад

Рис. 88. Схема устройства звена конвейера

В процессе перемещения конвейера ролик 4 входит в паз, образованный плоскими направляющими 8, и в два приема поворачивает зажим с блоками на 90°. Затем ролики 3, 5, 16 поочередно поворачивают блок с зажимом в агрегате на 360°.

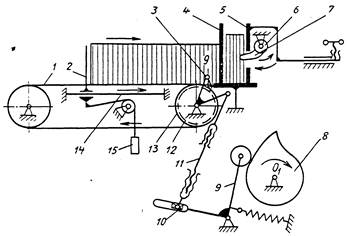

Поштучная подача блоков в агрегат БЗР производится с помощью самонаклада, принципиальная схема которого показана на рис. 8.9. Блоки вертикально, корешками вниз устанавливаются на тесемочный транспортер 1, наклоненный по отношению к горизонтали в сторону подачи блоков. Чтобы блоки не падали в обратную сторону, их поддерживает толкатель 2. Валик 13 периодически поворачивается на определенный угол при помощи собачки 3 и храповика 12, работающих от кулака 8, который находится на главном валу агрегата, качающегося рычага 9 и тяги 11. Величину подачи регулируют в зависимости от толщины блоков, передвигая шарнир 10 в прорези рычага 9 и меняя длину составной тяги 11. Толкатель 2 передвигается по направляющей 14 под действием груза 15. При подаче новой порции блоков толкатель 2 отводится назад. Желоб механизма подачи состоит из двух поддерживающих стенок 4 и 5. Расстояние между ними меняется в зависимости от толщины обрабатываемых блоков. Блок по дну желоба подается на установочный стол за два кинематических цикла двумя захватами 6 каретки 7, совершающей возвратно-поступательное движение в плоскости, перпендикулярной чертежу. В задней стенке 5 желоба есть прорезь для входа внутрь него захватов 6. Вначале блок перемещается первым захватом 6 в промежуточное положение между самонакладом и установочным столом, а при следующем цикле этот блок вторым захватом 6 подается на установочный стол.
