Установочный стол

Рис. 89. Принципиальная схема самонаклада блоков в агрегате БЗР

В период возврата каретки 7 для очередной подачи блоков оба захвата 6 поворачиваются вокруг своей оси против часовой стрелки и выходят из желоба, не задевая блоков.

Механизм установочного стола (его кинематическая схема представлена на рис. 90) предназначен для ввода книжного блока в зажимы конвейера. Во время выстоя конвейера блок, выведенный из самонаклада, поднимается столом 1, совершающим возвратно-поступатель­ное движение в вертикальной плоскости, и вводится в зажимы конвейера. Перед вводом блока зажимы открываются.

Когда блок находится в крайнем верхнем положении, планки 2 и 3 зажима сдвигаются при помощи пружины 4 и фиксируют блок. Затем стол 1 опускается для приемки следующего блока.

Установочный стол 1 получает возвратно-поступательное движение от кулака 5, установленного на главном валу агрегата, через ролик 6, рычаги 7 и 10, сухарь 11, двуплечий рычаг 12, зубчатый сектор 14, зубчатое колесо 16, зубчатый сектор 17 и зубчатую рейку 18. Возврат стола 1 в нижнее положение обеспечивается пружиной 8.

В механизме предусмотрена регулировка высоты подъема стола 1 в зависимости от формата книжного блока, которая выполняется винтом 13. С его помощью сухарь 11 перемещается в пазу двуплечего рычага 12. Регулировка крайнего нижнего положения стола 1 производится при помощи соединительной гайки 9, вращением которой увеличивают или уменьшают длину рычага 10.

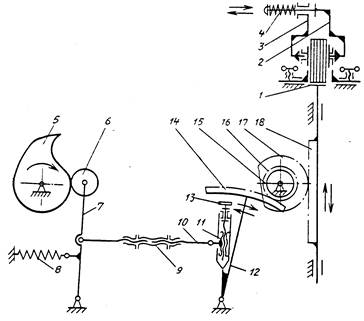

Рис. 90. Кинематическая схема механизма установочного стола агрегата БЗР

Механизм привода установочного стола 1 имеет предохранительную муфту 15, срабатывающую при перегрузках и неполадках в подаче блоков.
