Получение заготовок, фиксирующих и технологических
Листовые материалы (фольгированные и нефольгированные диэлектрики, а также прокладочная стеклоткань) при поступлении на предприятие – изготовитель ПП подлежат разделению путем вырубки или отрезки. При выборе размеров заготовок принимается во внимание следующее:
- вокруг рисунка платы со всех четырех сторон должно быть предусмотрено технологическое поле шириной 10...30 мм, на котором располагаются фиксирующие и технологические отверстия (ФО и ТО), тестовые структуры и т.д.;
- количество типоразмеров заготовок должно быть минимальным;
- с целью наилучшей загрузки технологического оборудования рекомендуется использовать групповую заготовку, располагая на ней несколько плат через промежутки.
Получение заготовок обычно выполняется в два приема. Сначала листы режутся на полосы, а затем полосы режутся на заготовки (рис. 4.15).

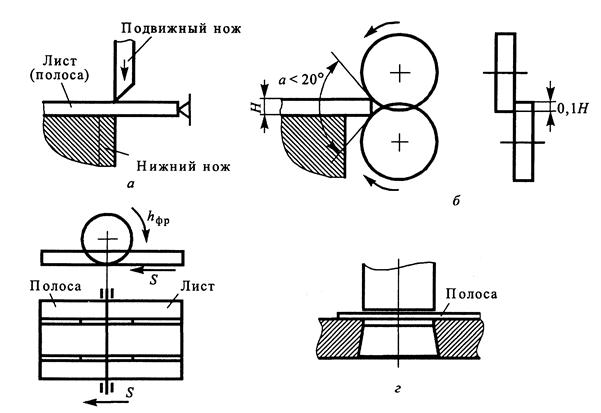

Рис. 4. 15. Получение заготовок:резанием на гильотинных (а) и роликовых (б) ножницах, дисковыми фрезами (в) и штамповкой (г) |
ФО предназначены для обеспечения точного взаимного расположения заготовок ПП и отдельных слоев МПП в процессе обработки: копирования рисунка с рабочего фотошаблона, сверления монтажных отверстий и т.д. ФО, выполняемые в заготовках и рабочих фотошаблонах должны совпадать между собой, а также соответствовать расположению штырей на подплатнике сверлильного станка и в пресс-форме.
|
|
На технологическом поле слоев МПП, а также в прокладочной стеклоткани кроме ФО выполняют еще и ТО. Их назначение – предотвратить относительное смещение заготовок слоев МПП в процессе прессования.
ФО и ТО получают пробивкой на кривошипных прессах (высокая точность и производительность) или сверлением.
