Классические ТА

По выполняемым функциям.

В зависимости от конструкции.

ТА подразделяют на настольные, стенные, унифицированные и переносные.

Различают ТА с обычными функциональными возможностями, с дополнительными функциональными возможностями и многофункциональные (автоматический набор программируемых номеров, отображение набора номера на индикаторе и т.д.).

В зависимости от выполняемых функций выделяют 4 класса сложности ТА:

Высший (0) – многофункциональные ТА

Первый (1) – ТА с дополнительными функциональными возможностями

Второй (2) – ТА с кнопочным номеронабирателем, не угольным микрофоном

Третий (3) – ТА с дисковым номеронабирателем, электромеханическим звонком, угольным микрофоном.

К классическим телефонам относятся электромеханические приборы, в которых могут использоваться и полупроводниковые элементы вплоть до транзисторов. Телефоны, которые содержат хотя бы одну интегральную схему, будем называть электронными телефонами.

В классических ТА можно выделить пять основных функциональных блоков: звонок, рычажный переключатель (РП), разговорная схема, номеронабиратель (НН), микротелефонная трубка (микрофон и телефон). Каждый из этих блоков в том или ином виде присутствует в любых ТА, в том числе и в электронных, беспроводных и сотовых. Но их схемы намного сложнее и для построения этих узлов используется другая элементная база.

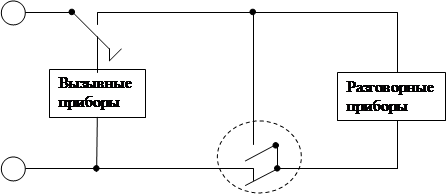

Функциональная схема ТА

В состоянии покоя к линии с помощью контактов 1-2 рычажного переключателя РП подключен вызывной прибор, который в любой момент принимает вызов от телефонной станции. Когда трубка положена на рычажный переключатель, постоянный ток потребляемый линией от центральной батареи (U_пост= 60 В) равен току утечки. При ответе на вызов или для вызова абонентом телефонной станции с ТА снимается микротелефонная трубка, контакты 1-2 размыкаются и отключают вызывные приборы, а контакты 1-3 замыкаются и к линии подключаются разговорные приборы. При снятии трубки к линии телефонной станции в качестве нагрузки подключается микротелефонная трубка, поэтому напряжение на линейных зажимах ТА падает до 5-15 В, в зависимости от класса ТА. Это воспринимается станцией как сигнал ответа или вызова станции абонентом. Номеронабиратель передает на АТС адресную информацию.

Л1 РП

1 3

Н2

НН Н1

Л2

Рис. 3. Функциональная схема ТА

Вызывным прибором в ТА является звонок переменного тока, преобразующий вызывной электрический сигнал частотой 25 Гц в звуковой сигнал. К разговорным приборам ТА относятся микрофон и телефон. Для удобства пользования они конструктивно объединены в одно общее устройство, называемое микротелефонной трубкой.

Для связи отдельных элементов разговорной части схемы ТА и согласования сопротивления микрофона с входным сопротивлением линии предназначен трансформатор. В схему телефонного аппарата входят также конденсаторы, резисторы, полупроводниковые элементы.

Микрофон – это устройство, предназначенное для преобразования звуковых колебаний в электрические. По конструкции и принципу преобразования колебаний микрофоны подразделяются на угольные, электродинамические, электромагнитные, электростатические (конденсаторные и электретные) и пьезоэлектрические. В ТА в основном используются угольные, электретные и электродинамические.
