Чтобы разобраться в том, как работает электретный микрофон, рассмотрим схему, поясняющую принцип работы конденсаторного микрофона.
- + Б
 | |||
 |
R Выход
 |
Рис.6. Схема включения конденсаторного микрофона

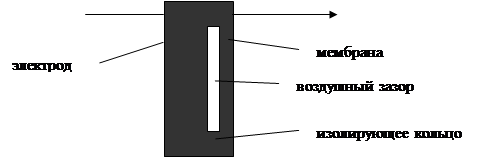

Мембрана и электрод выполнены из электропроводного материала и разделены изолирующим кольцом, т.е. представляют собой конденсатор. Жестко натянутая мембрана под действием звукового давления совершает колебательные движения относительно неподвижного электрода. Конденсатор включен в электрическую цепь последовательно с источником постоянного тока и нагрузочным сопротивлением. При колебаниях мембраны емкость конденсатора меняется с частотой воздействующего на мембрану звукового давления, поэтому изменяется и напряжение на обкладках конденсатора. В электрической цепи появляется переменный ток той же частоты, и на нагрузочном сопротивлении возникает переменное напряжение, которое является выходным сигналом микрофона. Конденсаторный микрофон является емкостным преобразователем, емкость которого лежит в пределах 30-150 пф. Следовательно, внутреннее сопротивление такого микрофона на низшей частоте рабочего диапазона составляет десятки и сотни мОм. Сопротивление нагрузки микрофона должно быть значительно больше его внутреннего сопротивления, или равным ему. Поэтому такие микрофоны обладают высоким выходным сопротивлением. Для его уменьшения в корпус микрофона встраивается истоковый повторитель на полевом п-канальном транзисторе. (рис. а). Это позволяет понизить выходное сопротивление до 3-4 кОм. При этом уменьшаются потери сигнала при подключении выхода микрофона ко входу усилителя сигнала микрофона. Усилитель подключается для усиления выходного сигнала микрофона.
|
|
|
Электретные микрофоны по принципу работы являются теми же конденсаторными, но в них отсутствует отдельный источник поляризованного напряжения. Постоянное напряжение в них обеспечивается зарядом электрета (диэлектрика), тонким слоем нанесенного на мембрану. Этот диэлектрик способен заряжаться в сильных электрических полях и при высокой температуре сохранять заряд продолжительное время. Этот заряд сохраняется свыше 30 лет. Электретные микрофоны обладают повышенными электроакустическими и техническими характеристиками и обеспечивают более разборчивую передачу речи по телефону.
 | |||||
 | |||||
 | |||||
а) б)
Рис. 7. Внутренние схемы электретных микрофонов (а) и (б) и схема подключения электретного микрофона с двумя выводами
У электретных микрофонов с двумя выводами выход микрофона выполнен по схеме усилителя с открытым стоком (рис.б).
|
|
|
