Вопрос 2 Методы восстановления искаженных и потерянных кадров

Методы коррекции ошибок в вычислительных сетях основаны на повторной пере­даче кадра данных в том случае, если кадр теряется и не доходит до адресата или обнаружил в нем искажение информации. Чтобы убедиться в необходи­мости повторной передачи данных, отправитель нумерует отправляемые кадры и для каждого кадра ожидает от приемника так называемой положительной квитан­ции — служебного кадра, извещающего о том, что исходный кадр был получен и данные в нем оказались корректными. Время этого ожидания ограничено — при отправке каждого кадра передатчик запускает таймер, и, если по его истечении положительная квитанция не получена, кадр считается утерянным. Приемник в случае получения кадра с искаженными данными может отправить отрицатель­ную квитанцию — явное указание на то, что данный кадр нужно передать повторно.

Существуют два подхода к организации процесса обмена квитанциями: с про­стоями и с организацией «окна».

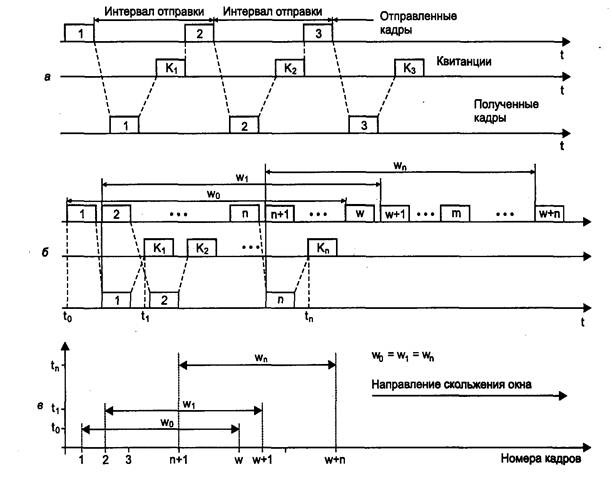

Метод с простоями (Idle Source) требует, чтобы источник, пославший кадр, ожи­дал получения квитанции (положительной или отрицательной) от приемника и только после этого посылал следующий кадр (или повторял искаженный). Если же квитан­ция не приходит в течение тайм-аута, то кадр (или квитанция) считается утерянным и его передача повторяется. На рис. 7.1 а видно, что в этом случае производитель­ность обмена данными существенно снижается, — хотя передатчик и мог бы послать следующий кадр сразу же после отправки предыдущего, он обязан ждать прихода квитанции. Снижение производительности этого метода коррекции особенно заметно на низкоскоростных каналах связи, то есть в территориальных сетях.

Второй метод называется методом «скользящего окна» (sliding window). В этом методе для повышения коэффициента использования линии источнику разрешается передать некоторое количество кадров в непрерывном режиме, то есть в максимально возможном для источника темпе, без получения на эти кадры поло­жительных ответных квитанций. Количество кадров, которые разрешается передавать таким образом, называется размером окна. Рисунок 7.1 б иллюстрирует данный метод для окна размером в W кадров.

В начальный момент, когда еще не послано ни одного кадра, окно определяет диапазон кадров с номерами от 1 до W включительно. Источник начинает пере­давать кадры и получать в ответ положительные квитанции. Для простоты предположим, что положительные квитанции поступают в той же последовательности, что и кадры, которым они соответствуют. В момент t1 при получении первой квитанции К1 окно сдвигается на одну позицию, определяя новый диапазон от 2 до (W+1).

Процессы отправки кадров и получения квитанций идут достаточно независимо друг от друга. Рассмотрим произвольный момент времени t_n, когда источник получил квитанцию на кадр с номером п. Окно сдвинулось вправо и определило диапазон разрешенных к передаче кадров от (n+1) до (W+n).

Все множество кадров, выходящих из источника, можно разделить на следующие группы (рис. 7.1 б).

· Кадры с номерами от 1 до п уже были отправлены и квитанции на них получе­ны, то есть они находятся за пределами окна слева.

· Кадры, начиная с номера (п+1) и кончая номером (W+n), находятся в пределах окна и потому могут быть отправлены не дожидаясь прихода какой-либо кви­танции. Этот диапазон может быть разделен еще на два поддиапазона:

o кадры с номерами от (n+1) до m, которые уже отправлены, но квитанции на них еще не получены;

o кадры с номерами от m до (W+n), которые пока не отправлены, хотя запрета на это нет.

· Все кадры с номерами, большими или равными (W+n+1), находятся за пределами окна справа и поэтому пока не могут быть отправлены.

Перемещение окна вдоль последовательности номеров кадров показано на рис. 7.1 в. Здесь t₀ — исходный момент, t₁ и t_n — моменты прихода квитанций на первый и n-й кадр соответственно. Каждый раз, когда приходит квитанция, окно сдвигается влево, но его размер при этом не меняется и остается равным W. Хотя в данном примере размер окна в процессе передачи остается постоян­ным, в реальных протоколах (например, TCP) можно встретить варианты данного алгоритма с изменяющимся размером окна.

При отправке кадра с номером n источнику разрешается передать еще W-1 кадров до получения квитанции на кадр n, так что в сеть последним уйдет кадр с номером (W+n-1). Если же за это время квитанция на кадр n так и не пришла, то процесс передачи приостанавливается, и по истечении некоторого тайм-аута кадр n (или квитанция на него) считается утерянным, и он передается снова.

Если же поток квитанций поступает более-менее регулярно, в пределах допуска в W кадров, то скорость обмена достигает максимально возможной величины для данного канала и принятого протокола.

Метод скользящего окна более сложен в реализации, чем метод с простоями, так как передатчик должен хранить в буфере все кадры, на которые пока не получены положительные квитанции. Кроме того, требуется отслеживать несколько параметров алгоритма: размер окна W, номер кадра, на который получена квитан­ция, номер кадра, который еще можно передать до получения новой квитанции.

Приемник может не посылать квитанции на каждый принятый корректный кадр. Если несколько кадров пришли почти одновременно, то приемник может послать квитанцию только на последний кадр. При этом подразумевается, что все предыдущие кадры также дошли благополучно.

Некоторые методы используют отрицательные квитанции. Отрицательные кви­танции бывают двух типов — групповые и избирательные. Групповая квитанция содержит номер кадра, начиная с которого нужно повторить передачу всех кадров, отправленных передатчиком в сеть. Избирательная отрицательная квитанция тре­бует повторной передачи только одного кадра.

Метод скользящего окна реализован во многих протоколах: X.25, TCP и т.д. Метод с простоями является частным случаем метода скользящего окна, когда размер окна равен единице.

Метод скользящего окна имеет два параметра, которые могут заметно влиять на эффективность передачи данных между передатчиком и приемником, — размер окна и величина тайм-аута ожидания квитанции. В надежных сетях, когда кадры иска­жаются и теряются редко, для повышения скорости обмена данными размер окна нужно увеличивать, так как при этом передатчик будет посылать кадры с меньши­ми паузами. В ненадежных сетях размер окна следует уменьшать, так как при частых потерях и искажениях кадров резко возрастает объем вторично передавае­мых через сеть кадров, а значит, пропускная способность сети будет расходоваться во многом вхолостую — полезная пропускная способность сети будет падать.

Выбор тайм-аута зависит не от надежности сети, а от задержек передачи кадров сетью.

Во многих реализациях метода скользящего окна величина окна и тайм-аут выбираются адаптивно, в зависимости от текущего состояния сети.
