- по виду делительной поверхности червяка

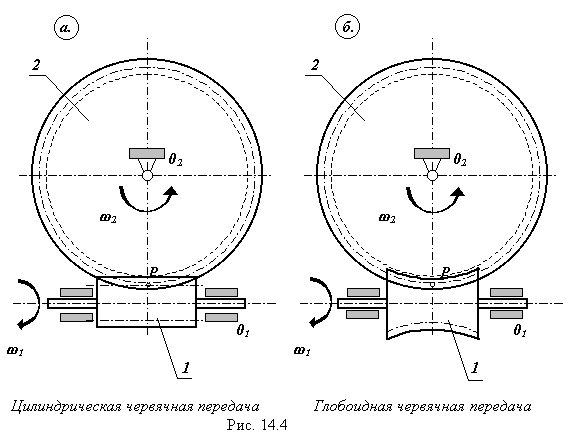

- цилиндрические червячные передачи - червяк и колесо в передаче имеют цилиндрические делительные и начальные поверхности;
- глобоидные червячные передачи - делительная и начальная поверхности червяка образованы вращением отрезка дуги делительной или начальной поверхности парного червячного колеса вокруг оси червяка;
- по виду теоретического торцового профиля витка червяка
- архимедов червяк (ZA) - профиль выполнен по архимедовой спирали;
- эвольвентный червяк (ZI) - профиль выполнен по эвольвенте окружности;
- конволютный червяк (ZN) - профиль выполнен по удлиненной эвольвенте
Геометрия зацепления цилиндрической червячной передачи

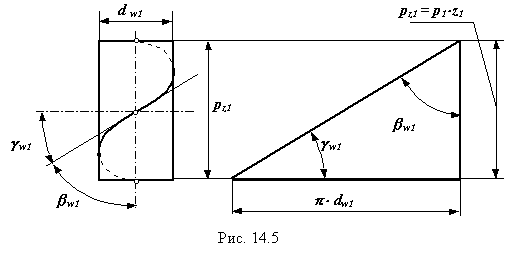

Расчет геометрии зацепления цилиндрической червячной передачи регламентируется ГОСТ 19650 - 74 [3]. Связь между основными параметрами червяка - диаметром начального цилиндра d w1, ходом винтовой линии pz1 и углом ее наклона bw - устанавливается следующим соотношением
Связь между ходом винтовой линии pz1 и шагом многозаходного винта p1
